Lieu d'origine: | Chine |
---|---|
Nom de marque: | XWH |
Numéro de modèle: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
Quantité de commande min: | 1 |
Prix: | USD15000-USD25000 |
Détails d'emballage: | Boîtier en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles/mois |
Certification: | CE | Nom du produit: | machine principale multi de soudage par points |
---|---|---|---|
Application du projet: | Soudage par points en métal | Fonction: | soudure automatique |
Type de machine: | Machine de soudure de Resiatance | Caractéristique: | Machine multi de soudage par points |
Matériau de soudage: | Acier inoxydable en aluminium et, acier en métal | Capacité de soudage max.: | 6+6 mm |
Service après garantie: | Assistance technique par vidéo, assistance en ligne et pièces détachées | Service après-vente fourni: | Pièces détachées gratuites, installation sur le terrain, mise en service et formation |
Surligner: | Machine de soudage automatique multi-tête,Machine de soudage à point de porte galvanisée,Soudeuse à points multi-têtes métalliques |

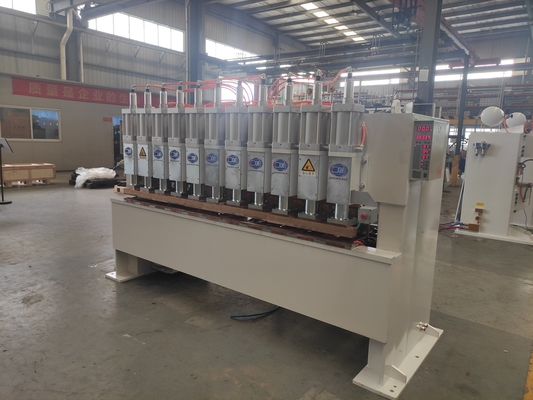

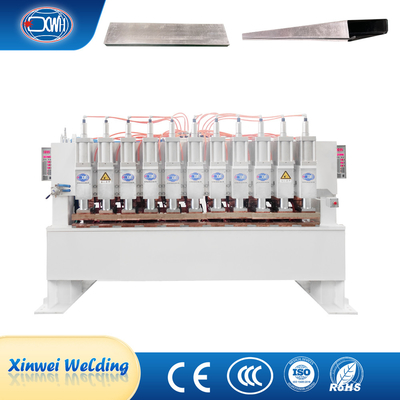

Machine de soudage automatique de point à porte galvanisée Soldadora De Punto
Description du produit
Les machines de soudage à rangée peuvent être divisées en machines de soudage à rangée simple à tête, machines de soudage à rangée de plusieurs têtes et machines de soudage à rangée de plusieurs têtes de type portique.En raison du fait que l'électrode de soudage est une électrode carrée et les électrodes supérieure et inférieure sont en contact planL'efficacité de soudage est élevée, la vitesse est rapide et la déformation est faible.Ce type de machine n'est généralement pas mobile et ne peut déplacer que la pièce à souderDes spécifications spéciales peuvent être personnalisées.
Paramètres techniques
Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
Max.Capacité de soudage Acier A3 |
MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1L'action de pressurisation des électrodes de la machine de soudage utilise de l'air comprimé pour obtenir une pression de soudage stable.et la course de chaque cylindre peut être réglée séparémentL'électrode supérieure se déplace verticalement pour compléter le processus de soudage;
2Il est possible de souder plusieurs points de soudage en même temps;
3La vitesse de descente et de montée de la tête de pression peut être réglée de façon arbitraire, ce qui atténue l'impact de la pression sur la pièce et réduit le bruit;
4Le conducteur secondaire adopte la méthode d'isolation supérieure, avec des performances d'isolation stables et fiables;
Structure du produit
Les images
Application du projet
