Nom De Marque: | XWH |
Numéro De Modèle: | DN3-160, DN3-200 |
Nombre De Pièces: | 1 |
Prix: | $5,400.00 - $6,000.00 |
Conditions De Paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité à Fournir: | 100 ensembles/mois |

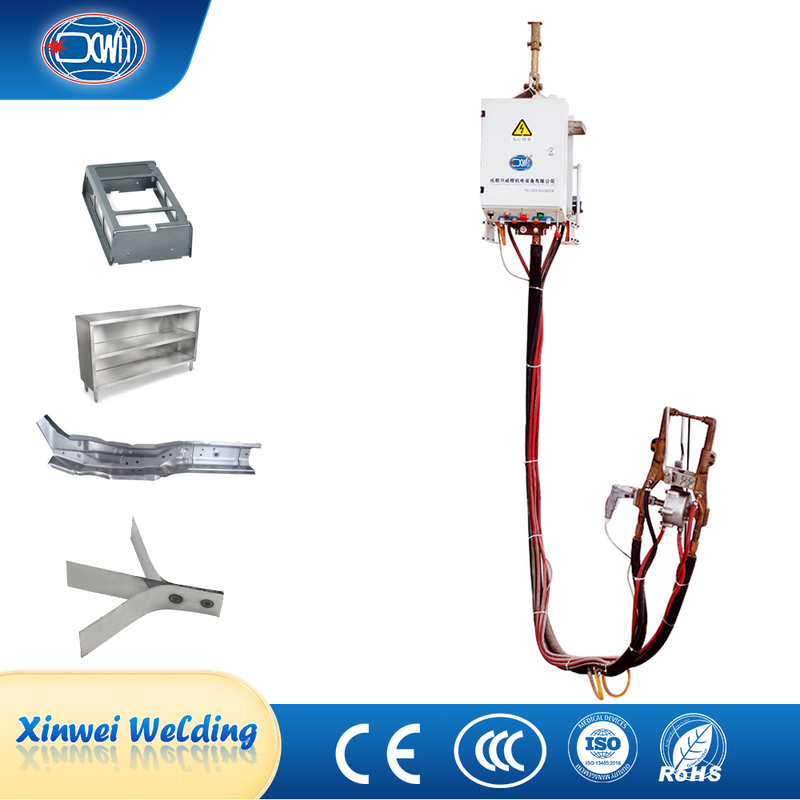

Machine de soudage par points manuelle pour l'automobile 280A à faible bruit
Présentation du produit :
La machine de soudage par points suspendue produite par notre société est un équipement de soudage par résistance efficace et flexible, conçu spécifiquement pour l'industrie de la fabrication automobile. Le cœur de l'équipement est constitué d'un câble d'eau (câbles sans rebond et câbles auxiliaires) et d'une pince de soudage (de type C ou X en option), qui sont intégrés dans une chaîne de production automatisée ou un poste de soudage grâce à un système de suspension flexible. Ses excellentes performances de soudage et sa conception de balancier conviviale réduisent considérablement l'intensité du travail des opérateurs et sont largement utilisés dans la production de soudage à grande échelle de la carrosserie automobile, du châssis, des sièges et d'autres composants. C'est un choix fiable pour améliorer l'efficacité et la qualité des processus de fabrication de carrosseries automobiles.
Caractéristiques :
1. Système de soudage flexible et efficace : L'équipement adopte une conception de suspension flexible, associée à des câbles principaux et auxiliaires refroidis par eau, avec une large plage de couverture, qui peut facilement s'adapter aux besoins de soudage de différents postes de travail, particulièrement adapté au soudage multipoint de grandes pièces telles que les carrosseries automobiles.
2. Forte capacité et stabilité de soudage : Grâce à des transformateurs de soudage et des systèmes de contrôle haute performance, le courant de sortie est stable et puissant, ce qui permet de réaliser facilement un soudage de haute qualité de matériaux métalliques automobiles couramment utilisés tels que l'acier à faible teneur en carbone, l'acier à haute résistance et la tôle galvanisée, garantissant une résistance élevée des soudures et une bonne cohérence de la formation.
3. Fonctionnement humanisé et réduction de la charge : Équipé de ressorts de précision ou de balanciers pneumatiques, il peut parfaitement équilibrer le poids des pinces de soudage, fonctionner facilement et avec souplesse, réduire considérablement l'intensité du travail de l'opérateur et améliorer efficacement l'efficacité et le confort du travail.
4. Options de configuration de pinces de soudage professionnelles : Des pinces de soudage de type C standard (adaptées aux structures ouvertes) et des pinces de soudage de type X (adaptées aux zones étroites avec un espace de serrage limité) sont disponibles, qui peuvent être sélectionnées en fonction des caractéristiques de la structure de la pièce et de l'accessibilité au soudage, avec une large gamme d'applications.
5. Compatibilité avec un haut degré d'intégration d'automatisation : Cet équipement est facile à intégrer avec des robots, des lignes de convoyage automatisées, etc., et peut servir de partie centrale des unités de soudage automatisées, répondant à la tendance de développement de la production intelligente et flexible dans l'industrie de la fabrication automobile.
Paramètres techniques :
Numéro d'article | DN3-100 | DN3-125 | DN3-160 | DN3-200 |
Puissance nominale (KVA) | 100 | 125 | 160 | 200 |
Courant d'entrée nominal (A) | 280 | 330 | 400 | 475 |
Cycle de service nominal (%) | 50 | |||
Tension d'entrée nominale (V) | 380 | |||
Fréquence d'alimentation (Hz) | 50/60 | |||
Tension à vide secondaire (V) | 18-16.5 | 20-18 | 21.7-19 | 24.5-21.7 |
Capacité d'entrée maximale (KVA) | 232 | 278 | 315 | 383 |
Courant de sortie maximal (A) | 12000 | 14000 | 14800 | 16200 |
Classe d'isolation | F | |||
Consommation d'eau de refroidissement 2,5 bars (L/min) | 12 | 12 | 14 | 16 |
Pression de l'eau de refroidissement | 0,15-0,3 Mpa | |||
Pression de l'air comprimé | 0,5-0,6 Mpa | |||
Résistance d'isolement | 500 VDC=500M | |||
Intensité diélectrique | 2500, 60s (Primaire-secondaire) | |||
Poids (kg) | 130 | 145 | 170 | 180 |

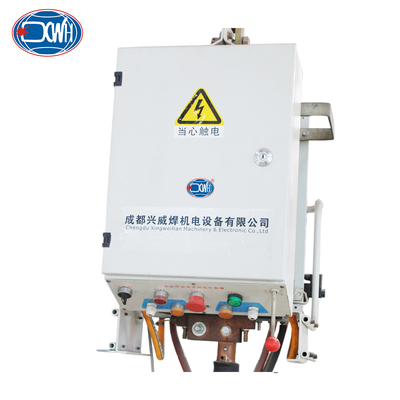

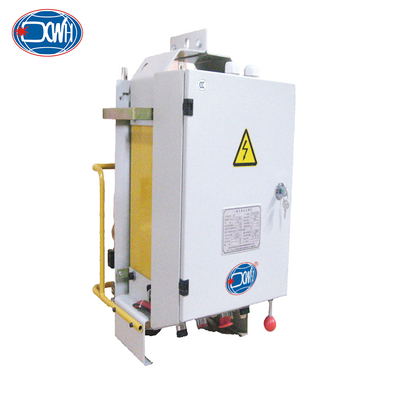

Images détaillées :

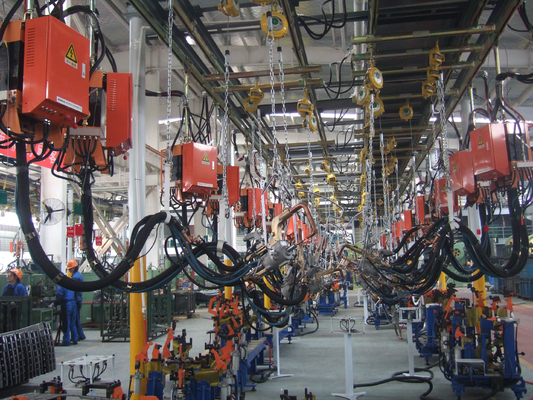

Images de scène :
Application :
Produits connexes :
Machine de soudage par points portable: Les machines de soudage par points portables sont généralement suspendues en l'air et connectées aux pinces de soudage par des câbles flexibles. Les pinces de soudage de la machine de soudage par points portable ont diverses formes structurelles au choix, de sorte que la machine de soudage par points portable a une forte adaptabilité pour les grandes pièces qui sont difficiles à déplacer, les pièces de formes complexes ou les pièces qui doivent être collées sur le dispositif pour le soudage par points. Dans le soudage par points de carrosserie automobile, le processus de soudage par points pour les grandes boîtes en tôle a un large éventail d'applications et constitue un équipement de soudage indispensable.
