Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | XWH |
Certification: | CE |
Numéro de modèle: | DN2 |
Quantité de commande min: | 1 ENSEMBLE |
Prix: | $3500- $5000.00 |
Détails d'emballage: | cas en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |

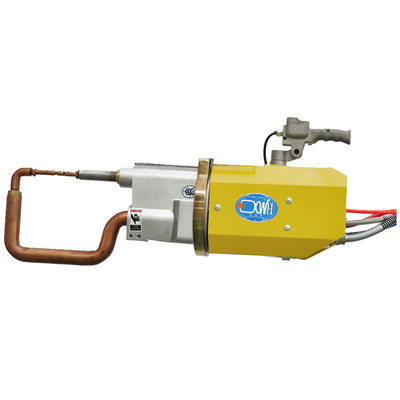

Nom de produit: | Machine portative de soudage par points | application: | Soudeuse des véhicules à moteur de tache |
---|---|---|---|
Type: | Soudage par points manuel | MOQ: | 1 ENSEMBLE |
Max. Welding Thickness: | 5+5 millimètres | Caractéristique: | rendement élevé |
Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
Surligner: | Machine portative de soudage par points de solides solubles,Machine portative en aluminium de soudage par points,soudeuse de tache en métal 380v |
Description de produit
La machine portative de soudage par points emploie la méthode de soudage par résistance dans dans laquelle des pièces de soudure sont assemblées assemble à clin et pressé entre deux électrodes colomnaires, et le métal non précieux est fondu par la chaleur de résistance pour former des joints de soudure.
Article/modèles | Unité | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
puissance à 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
Courant maximum de court-circuit | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
Secondaire déchargez la tension | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
Tension à 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
Distance entre les bras | Millimètre |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
Max.strength aux électrodes | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke de cylindre | Millimètre |
70
|
50
|
100 | 50 | 100 | 50 |
Longueur maximale de bras | Millimètre |
750
|
350 | 1000 | 450 | 1100 | 500 |
Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
Chute de pression de l'eau de refroidissement | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
Écoulement d'eau de refroidissement | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. Poids léger, facile d'utiliser et épargner l'électricité
2. Structure compacte et entretien facile
3. La plaque tournante est équipée des incidences et tourne 360°
4. Les pinces de soudure adaptées aux besoins du client, le plus long bras de soudure sont 1300mm et le plus court est 220mm
pièces 5.Less de port et représentation coûtée élevée
Principe de fonctionnement
L'objet est pressurisé et activé entre les électrodes supérieures et inférieures, et avoir le soudage par résistance.
Quand la résistance de la partie de soudure est R (Ω), le courant de soudure est I (a), et la puissance à l'heure est t (sec), selon la formule : l'I actuel que le matériel en métal avec une certaine valeur R de résistance traverse dans un certain temps t réchauffe en raison de la résistance, et la chaleur produite est Q. Le courant de résistance en métal est employé pour chauffer le métal fondu, et le métal est refroidi, cristallisé et sous pression puis relié. Ceci s'appelle le soudage par résistance.
Le bras de soudure peut être adapté aux besoins du client
Pressurisation dans le processus de soudure
Le processus fonctionnant principal de cette machine de soudure se compose de quatre procédures de base : la pressurisation, la soudure, l'entretien et le repos, et les procédures supplémentaires peuvent être ajoutés s'il y a lieu.
Pressurisation : Avant que l'objet commence à souder, alignez l'électrode avec la position de soudure, mettent en marche le commutateur de début de soudure sur la poignée d'opération, ouvrent la soupape à air fonctionnante de la machine de soudure, et l'air comprimé entre dans le cylindre de pressurisation pour conduire le bras mobile d'électrode pour se déplacer par le dispositif de transmission mécanique, de sorte que les électrodes supérieures et inférieures maintenir et presser l'objet. Ce processus s'appelle la « pressurisation ». Les paramètres de processus sont le temps de pressurisation et la pression d'électrode (de la pression appropriée de source d'air est obtenue en ajustant la valve de régulation de pression).
