| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN2 |
| Quantité de commande min: | 1 ENSEMBLE |
| Prix: | $3500- $5000.00 |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |
| Nom de produit: | machine portative de soudage par résistance | application: | Soudeuse automatique de tache de corps |
|---|---|---|---|
| Type: | Soudage par points manuel | MOQ: | 1 ENSEMBLE |
| Max. Welding Thickness: | 5+5 millimètres | Caractéristique: | Opération facile |
| Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Machine tenue dans la main de soudage par points de la CE,220v solides solubles la machine de soudage par points,Soudeuse tenue dans la main sûre de tache |
||
Description de produit

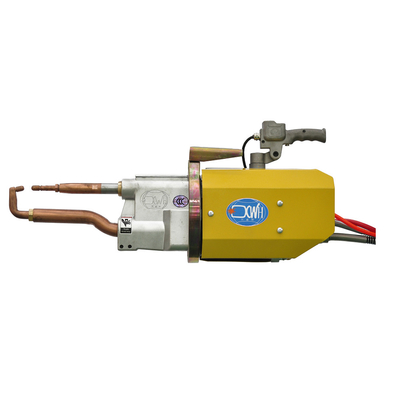

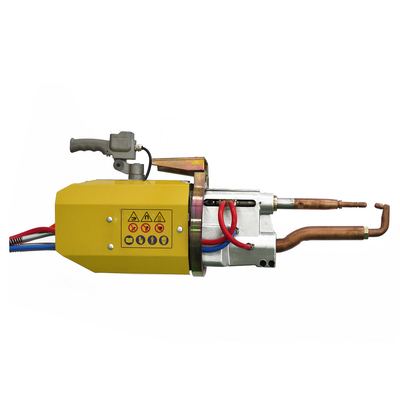

La machine portative de soudage par points emploie la méthode de soudage par résistance dans dans laquelle des pièces de soudure sont assemblées assemble à clin et pressé entre deux électrodes colomnaires, et le métal non précieux est fondu par la chaleur de résistance pour former des joints de soudure.
| Article/modèles | Unité | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| puissance à 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Courant maximum de court-circuit | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Secondaire déchargez la tension | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
| Tension à 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distance entre les bras | Millimètre |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| Max.strength aux électrodes | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke de cylindre | Millimètre |
70
|
50
|
100 | 50 | 100 | 50 |
| Longueur maximale de bras | Millimètre |
750
|
350 | 1000 | 450 | 1100 | 500 |
| Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Chute de pression de l'eau de refroidissement | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| Écoulement d'eau de refroidissement | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. Poids léger, facile d'utiliser et épargner l'électricité
2. Structure compacte et entretien facile
3. La plaque tournante est équipée des incidences et tourne 360°
4. Les pinces de soudure adaptées aux besoins du client, le plus long bras de soudure sont 1300mm et le plus court est 220mm
5. Pièces moins de port et représentation coûtée élevée
Principe de fonctionnement
L'objet est pressurisé et activé entre les électrodes supérieures et inférieures, et avoir le soudage par résistance.
Quand la résistance de la partie de soudure est R (Ω), le courant de soudure est I (a), et la puissance à l'heure est t (sec), selon la formule : l'I actuel que le matériel en métal avec une certaine valeur R de résistance traverse dans un certain temps t réchauffe en raison de la résistance, et la chaleur produite est Q. Le courant de résistance en métal est employé pour chauffer le métal fondu, et le métal est refroidi, cristallisé et sous pression puis relié. Ceci s'appelle le soudage par résistance.
Le bras de soudure peut être adapté aux besoins du client
Processus de soudure
a) Temps de pressurisation : Il est approprié d'électrifier la soudure après que l'objet soit fermement pressé par l'électrode. Le processus de soudure est commencé avant que l'objet soit fermement pressé par l'électrode, qui est facile de causer la perte brûlante et l'éclaboussure de l'électrode ou de l'objet. La longueur de la course fonctionnante de l'électrode, le mouvement du mécanisme de pressurisation, la déformation de l'objet et d'autres facteurs affectent l'arrangement du temps de pressurisation. Généralement, le temps de pressurisation est placé à 15-20 cycles ;
b) Temps d'entreposage : utilisé pour le refroidissement et la recristallisation en métal, généralement réglé en tant que 15-20 cycles ;
c) Temps de repos : Il est principalement employé pour le soudage par points continu. Le temps de repos approprié peut assurer le reste efficace de la machine et des opérateurs de soudure.
