| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN2 |
| Quantité de commande min: | 1 ENSEMBLE |
| Prix: | $3500- $5000.00 |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |

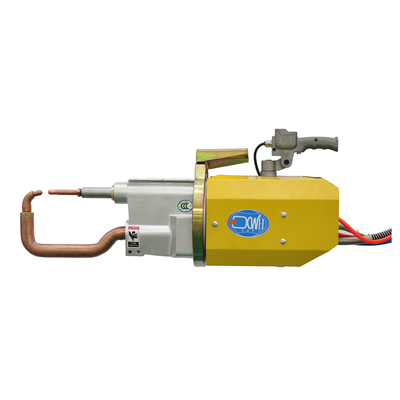

| Nom de produit: | machine portative de soudage par résistance | application: | Soudeuse automatique de tache de corps |
|---|---|---|---|
| Fonction: | Soudage par points | MOQ: | 1 ENSEMBLE |
| Max. Welding Thickness: | 5+5 millimètres | Caractéristique: | Opération facile |
| Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Déchargez la soudeuse de tache de résistance,Soudeuse de tache de résistance de corps d'impulsion,Machine portative adaptée aux besoins du client de soudage par points |
||
Description de produit
La machine portative de soudage par points emploie la méthode de soudage par résistance dans dans laquelle des pièces de soudure sont assemblées assemble à clin et pressé entre deux électrodes colomnaires, et le métal non précieux est fondu par la chaleur de résistance pour former des joints de soudure.
| Article/modèles | Unité | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| puissance à 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Courant maximum de court-circuit | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Secondaire déchargez la tension | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
| Tension à 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distance entre les bras | Millimètre |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| Max.strength aux électrodes | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke de cylindre | Millimètre |
70
|
50
|
100 | 50 | 100 | 50 |
| Longueur maximale de bras | Millimètre |
750
|
350 | 1000 | 450 | 1100 | 500 |
| Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Chute de pression de l'eau de refroidissement | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| Écoulement d'eau de refroidissement | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. Poids léger, facile d'utiliser et épargner l'électricité
2. Structure compacte et entretien facile
3. La plaque tournante est équipée des incidences et tourne 360°
4. Les pinces de soudure adaptées aux besoins du client, le plus long bras de soudure sont 1300mm et le plus court est 220mm
5. Pièces moins de port et représentation coûtée élevée
Principe de fonctionnement
L'objet est pressurisé et activé entre les électrodes supérieures et inférieures, et avoir le soudage par résistance.
Quand la résistance de la partie de soudure est R (Ω), le courant de soudure est I (a), et la puissance à l'heure est t (sec), selon la formule : l'I actuel que le matériel en métal avec une certaine valeur R de résistance traverse dans un certain temps t réchauffe en raison de la résistance, et la chaleur produite est Q. Le courant de résistance en métal est employé pour chauffer le métal fondu, et le métal est refroidi, cristallisé et sous pression puis relié. Ceci s'appelle le soudage par résistance.
Le bras de soudure peut être adapté aux besoins du client
Aperçu de structure de produit
Cette série de machine de soudure est une machine mobile portative de soudage par points, équipée des trois degrés de dispositif tournant mobile de liberté, qui est suspendu sur la botte par un balancier de ressort
La machine de soudure peut se déplacer longitudinalement et transversalement par les rails coulissants longitudinaux et transversaux, et le mouvement vertical est effectué par le balancier de ressort. L'anneau de pivot et le rapport de boom se rendent compte que la machine de soudure tourne autour du trait horizontal dans des directions longitudinales et transversales. La machine de soudure tourne dans une ligne verticale avec l'aide d'un câble métallique de suspension.
