| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | D(N)B--160, D(N)B--200, D(N)B--250 |
| Quantité de commande min: | 1 |
| Prix: | USD35000-USD40000 |
| Détails d'emballage: | Caisse en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Nom de produit: | Soudeuses stationnaires de tache de porte ignifuge complètement automatique | Matériel de soudure: | Acier Cuivre Aluminium |
|---|---|---|---|
| Caractéristique: | Courant de soudage stable | Type de machines: | Machine de soudage par résistance |
| Application: | Industriel | MOQ: | 1 jeu |
| Service après-vente: | Support technique vidéo, support en ligne et pièces de rechange | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | machine de soudage par points du grillage 220V,Soudeuse en acier de tache de porte de PLC |
||
Soudeuse en acier automatique de tache de porte de machine de soudure de soudage par points du grillage 220V de tuyau
Lancement de produit

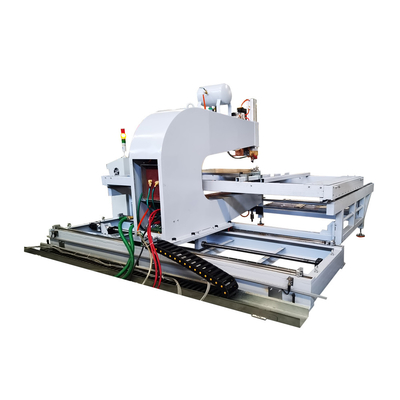

La machine stationnaire de soudage par points est adaptée aux besoins du client pour la porte ignifuge. La machine de soudure se compose de support, plate-forme mobile d'objet, mécanisme mobile de machine de soudure, électrodes supérieures et inférieures, transformateur de soudure, contrôleur de machine de soudure, contrôleur de PLC, système de circuit d'air, système de circuit de l'eau de refroidissement et d'autres composants.
Paramètres techniques
| Modèles/article | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Puissance évaluée (KVA) | 160 | 200 | 250 |
| Puissance fournie (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant maximal de court-circuit (KA) | 40 | 40 | 45 |
| Force maximale (n) | 6000 | 10000 | 15000 |
| Longueur d'électrode (millimètres) | 450 | 450 | 500 |
| Course fonctionnante (millimètres) | 80 | 80 | 80 |
| Consommation de refroidissement (l/min) | 20 | 20 | 20 |
| Capacité de Max.welding (millimètre) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Avantages
1. La partie supérieure de structure de machine et du côté incliné stables des électrodes appliquent le mode de pression avec la course auxiliaire. L'efficacité de soudure est beaucoup plus haute.
2. Le transformateur de la machine de soudure adopte la machine spéciale de soudage par résistance, le silicium la tranche qu'en acier est décrite de haut magnétique : le à refroidissement par eau intérieur par la force ; une puissance plus forte et un rapport solide.
3. Commandé par le micro-ordinateur et la boîte a sauvé tout au plus 16 ensembles d'arrangements de soudure, qui est tout à fait commode pour différents genres de feuilles de soudure.
4. Pouvez très utilisé dans l'écrou, goujons, outils du trafic, articles de ménage, voitures. Et ce peut être acier à faible teneur en carbone soudé, acier inoxydable, acier enduit, fil en métal non ferreux, feuille, tuyau, etc.
Structure
Composants de machine de soudure :
La machine de soudage par points de porte coupe-feu se compose d'un cadre, une plate-forme mobile d'objet, un mécanisme mobile de machine de soudure, des électrodes supérieures et inférieures, un transformateur de soudure, et un contrôleur de machine de soudure, contrôleur de PLC, système de circuit d'air, système de circuit de l'eau de refroidissement et d'autres composants.
Mécanisme de transmission pneumatique :
Quand la machine de soudage par points de porte coupe-feu est utilisée pour la soudure, l'abaissement de l'électrode supérieure et le pressing de la construction soudée sont réalisés par le mécanisme de transmission pneumatique, le mécanisme se compose de cylindre, de piston, de bague d'étoupage de tige de guide et de bague d'étoupage, etc.
Système de circuit d'air :
Le système de circuit d'air se compose de robinet à tournant sphérique, de filtre à air, de valve réduisant la pression, d'atomiseur d'huile, de soupape à air électromagnétique, de cylindre, etc.
Principe de fonctionnement
Installez l'objet : le bloc de positionnement arrière et le bon bloc de positionnement sont employés comme bloc de positionnement de référence. Pour s'ajuster, les besoins au zéro absolu de moteur d'être corrigé. D'autres blocs de positionnement peuvent être ajustés près de l'objet. Le bloc de positionnement de flottement latéral maintient le cadre de l'objet et du panneau ensemble pour éviter le déplacement de la tache de soudure. (La vis de fixage manuelle fixe l'objet sur le bloc de positionnement de flottement latéral).
Soudure : après début le commutateur (automatique) est appuyé sur, le programme contrôle automatique l'action de l'équipement pour accomplir le produit jusqu'à ce que la touche "ARRÊT" soit appuyée sur.
Fonctions de système de contrôle
Les fonctions spécifiques sont comme suit :
temps de soudure 1.The : peut être placé pour commander exactement le temps de soudure par IGBT, qui fournit des conditions nécessaires pour la cohérence de la soudure.
2. La fonction actuelle constante : peut réaliser la fonction actuelle constante par le contrôle d'IGBT, qui résout le problème fondamental que la soudure ordinaire de stockage de l'énergie ne peut pas commander le courant de soudure.
3. Impulsions multiples de décharge : ayez trois impulsions de soudure : préchauffage, soudant et gâchage. L'impulsion de soudure peut être faite un cycle, et le nombre de cycles peut être placé à 99 tout au plus.
4. Affichage de courant de soudure : la valeur efficace et la valeur de crête du courant de soudure peuvent être montrées après soudure.

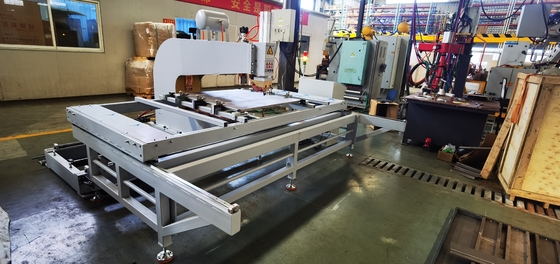

Images
Application
