| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | D(N)B--160, D(N)B--200, D(N)B--250 |
| Quantité de commande min: | 1 |
| Prix: | USD35000-USD40000 |
| Détails d'emballage: | Caisse en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Nom de produit: | Soudeuses stationnaires de tache de porte ignifuge complètement automatique | Matériel de soudage: | Acier Cuivre Aluminium |
|---|---|---|---|
| Caractéristique: | Courant de soudage stable | Type de machine: | Machine de soudage par résistance |
| Application: | Industriel | MOQ: | 1 ensemble |
| Service après-vente: | Support technique vidéo, support en ligne et pièces de rechange | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Mesh Inverter Spot Welder Head,machines de soudure 200kva industrielles en aluminium |
||
Mesh Inverter Buy Aluminum Industrial dactylographie du soudeur Head de tache de machines de soudure
Lancement de produit

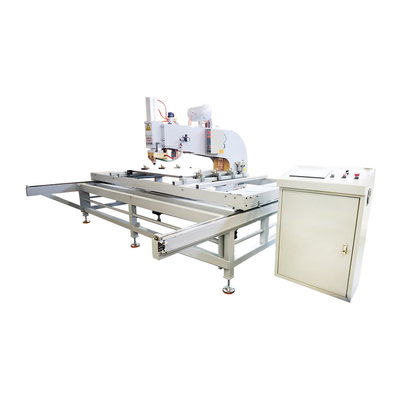

La machine stationnaire de soudage par points est adaptée aux besoins du client pour la porte ignifuge. La machine de soudure se compose de support, plate-forme mobile d'objet, mécanisme mobile de machine de soudure, électrodes supérieures et inférieures, transformateur de soudure, contrôleur de machine de soudure, contrôleur de PLC, système de circuit d'air, système de circuit de l'eau de refroidissement et d'autres composants.
Paramètres techniques
| Modèles/article | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Puissance évaluée (KVA) | 160 | 200 | 250 |
| Puissance fournie (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant maximal de court-circuit (KA) | 40 | 40 | 45 |
| Force maximale (n) | 6000 | 10000 | 15000 |
| Longueur d'électrode (millimètres) | 450 | 450 | 500 |
| Course fonctionnante (millimètres) | 80 | 80 | 80 |
| Consommation de refroidissement (l/min) | 20 | 20 | 20 |
| Capacité de Max.welding (millimètre) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Avantages
1. La partie supérieure de structure de machine et du côté incliné stables des électrodes appliquent le mode de pression avec la course auxiliaire. L'efficacité de soudure est beaucoup plus haute.
2. Le transformateur de la machine de soudure adopte la machine spéciale de soudage par résistance, le silicium la tranche qu'en acier est décrite de haut magnétique : le à refroidissement par eau intérieur par la force ; une puissance plus forte et un rapport solide.
3. Commandé par le micro-ordinateur et la boîte a sauvé tout au plus 16 ensembles d'arrangements de soudure, qui est tout à fait commode pour différents genres de feuilles de soudure.
4. Pouvez très utilisé dans l'écrou, goujons, outils du trafic, articles de ménage, voitures. Et ce peut être acier à faible teneur en carbone soudé, acier inoxydable, acier enduit, fil en métal non ferreux, feuille, tuyau, etc.
Structure
Composants de machine de soudure :
La machine de soudage par points de porte coupe-feu se compose d'un cadre, une plate-forme mobile d'objet, un mécanisme mobile de machine de soudure, des électrodes supérieures et inférieures, un transformateur de soudure, et un contrôleur de machine de soudure, contrôleur de PLC, système de circuit d'air, système de circuit de l'eau de refroidissement et d'autres composants.
Mécanisme de transmission pneumatique :
Quand la machine de soudage par points de porte coupe-feu est utilisée pour la soudure, l'abaissement de l'électrode supérieure et le pressing de la construction soudée sont réalisés par le mécanisme de transmission pneumatique, le mécanisme se compose de cylindre, de piston, de bague d'étoupage de tige de guide et de bague d'étoupage, etc.
Système de circuit d'air :
Le système de circuit d'air se compose de robinet à tournant sphérique, de filtre à air, de valve réduisant la pression, d'atomiseur d'huile, de soupape à air électromagnétique, de cylindre, etc.
Principe de fonctionnement
Installez l'objet : le bloc de positionnement arrière et le bon bloc de positionnement sont employés comme bloc de positionnement de référence. Pour s'ajuster, les besoins au zéro absolu de moteur d'être corrigé. D'autres blocs de positionnement peuvent être ajustés près de l'objet. Le bloc de positionnement de flottement latéral maintient le cadre de l'objet et du panneau ensemble pour éviter le déplacement de la tache de soudure. (La vis de fixage manuelle fixe l'objet sur le bloc de positionnement de flottement latéral).
Soudure : après début le commutateur (automatique) est appuyé sur, le programme contrôle automatique l'action de l'équipement pour accomplir le produit jusqu'à ce que la touche "ARRÊT" soit appuyée sur.
Fonctions de système de contrôle
Les fonctions spécifiques sont comme suit :
1. Programmes de soudure multiples : peut stocker 250 programmes la soudure pour que les utilisateurs appellent.
2. La fonction de compte : peut surveiller non seulement le nombre de points la soudure, mais également le nombre d'objets, qui peuvent faciliter la compréhension de l'efficacité de travail.
3. Simple/continu : la soudure peut être placée au besoin pour répondre aux exigences spéciales de différents objets.
4. Diagnostic de défaut et fonction automatique de protection : pendant le processus fonctionnant, le contrôleur arrêtera automatiquement la sortie quand il détecte des conditions anormales, et incite la cause du défaut.

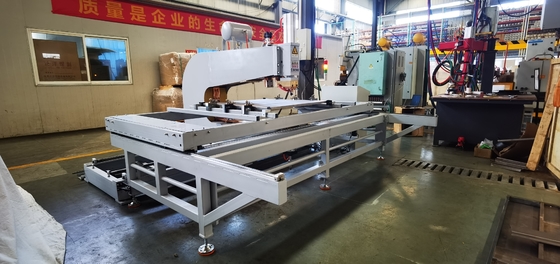

Images
Application
