Lieu d'origine: | La Chine |
---|---|
Nom de marque: | XWH |
Certification: | CE |
Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantité de commande min: | 1 |
Prix: | USD11500-USD15500 |
Détails d'emballage: | Cas en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles/mois |
Nom de produit: | Machine motorisée de Car Body Welding de soudeuse de goujon de Cd de plus défunt fil en laiton d'imp | Matériel de soudure: | Acier inoxydable en aluminium et, acier en métal |
---|---|---|---|
Fonction: | Tache Weldinng de tôle | Type de machine: | Machine de soudage par résistance |
Type: | Sortie CC de l'onduleur haute fréquence | MOQ: | 1 ensemble |
Après service de garantie: | Support technique vidéo, support en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
Surligner: | Soudeuse de goujon de Cd de fil d'impulsion,Machine de soudure en laiton de carrosserie,Machine de soudure de carrosserie de goujon de Cd |

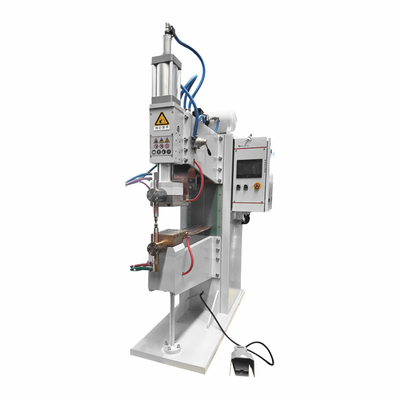

Machine motorisée de Car Body Welding de soudeuse de goujon de Cd de plus défunt fil en laiton d'impulsion
Description de produit
Quand la soudeuse de tache fonctionne, après le commutateur de début (pied) est pressé, les actes de vanne électromagnétique, l'air comprimé pousse le cylindre pour se déplacer, et la tête d'électrode presse l'objet ; Après l'à retard de temps, le commutateur électrique (thyristor) dans le contrôleur est branché, et les débuts de processus de soudure. Le transformateur de soudure produit du courant de soudure pour conduire la soudure conjointement en établissant et en maintenant le temps de soudure choisi. Après soudure, continuez à maintenir la pression sur l'objet de fondre le noyau pour refroidir le point de soudure de la course. Après ce, la vanne électromagnétique s'inverse, la tête d'électrode est soulevée, et un cycle de soudure est accompli.
Paramètres techniques
Modèles d'articles | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
Puissance évaluée (KVA) | 100 | 160 | 200 | 250 |
Puissance fournie (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Courant maximal de court-circuit (KA) | 30 | 35 | 40 | 45 |
Coefficient d'utilisation (%) | 50 | 50 | 50 | 50 |
Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
Longueur d'électrode (millimètres) | 450 | 450 | 450 | 500 |
Course fonctionnante (millimètres) | 80 | 80 | 80 | 80 |
Consommation de refroidissement (l/min) | 20 | 20 | 20 | 20 |
Capacité de soudure maximale (millimètres) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Avantages
(1). La vitesse de abaissement et de montée de la tête de pression peut être ajustée à volonté, qui allège l'impact de pression sur le travail et réduit le bruit ;
(2) le conducteur secondaire adopte le mode supérieur d'isolation, et la représentation d'isolation est stable et fiable ;
(3) le circuit principal adopte le module de haute puissance à refroidissement par eau de redresseur commandé de silicium, avec la sortie forte, stable et fiable ;
(4) tous les éléments de circuit de l'eau sont faits d'acier inoxydable de cuivre et, et équipés de l'affichage visuel d'écoulement d'eau pour montrer l'écoulement d'eau ;
(5) l'opération est commandée par le commutateur de pied, avec l'efficacité élevée de production et la basse intensité de travail.
Structure de produit
Environnement de travail et conditions : L'eau de refroidissement
①La machine de soudure emploiera l'eau de refroidissement de circulation. La qualité de l'eau de refroidissement répondra aux normes industrielles de l'eau, et l'écoulement de l'eau de refroidissement répondra aux exigences.
②La température d'admission de l'eau de refroidissement sera dans la marge du ℃ 5-30 ; La pression d'admission est dans la marge de 0.15-0.3MPa.
Images
Application
