Lieu d'origine: | La Chine |
---|---|
Nom de marque: | XWH |
Certification: | CE |
Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantité de commande min: | 1 |
Prix: | USD11500-USD15500 |
Détails d'emballage: | Cas en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles/mois |
Nom de produit: | Soudeur moderne Cage Welding Machine de tache de réparation de carrosserie de tuyau d'électrode auto | Matériel de soudure: | Acier inoxydable en aluminium et, acier en métal |
---|---|---|---|
Fonction: | Tache Weldinng de tôle | Type de machine: | Machine de soudage par résistance |
Type: | Soudage par points par projection | MOQ: | 1 ensemble |
Après service de garantie: | Support technique vidéo, support en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
Surligner: | Soudeuse automatique de tache d'électrode,Machine de soudure automatique de cage d'électrode,Soudeuse de tache de réparation de carrosserie 100KVA |

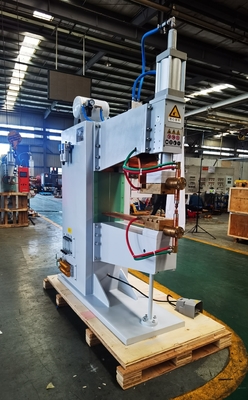

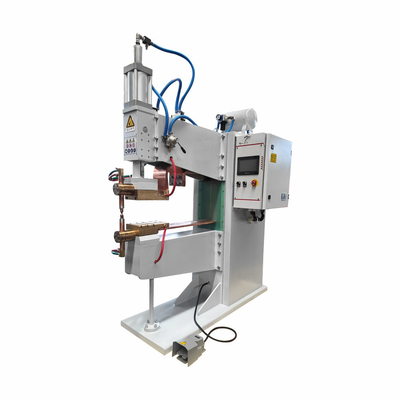

Soudeur moderne Cage Welding Machine de tache de réparation de carrosserie de tuyau d'électrode automatique de la Chine
Description de produit
Quand la soudeuse de tache fonctionne, après le commutateur de début (pied) est pressé, les actes de vanne électromagnétique, l'air comprimé pousse le cylindre pour se déplacer, et la tête d'électrode presse l'objet ; Après l'à retard de temps, le commutateur électrique (thyristor) dans le contrôleur est branché, et les débuts de processus de soudure. Le transformateur de soudure produit du courant de soudure pour conduire la soudure conjointement en établissant et en maintenant le temps de soudure choisi. Après soudure, continuez à maintenir la pression sur l'objet de fondre le noyau pour refroidir le point de soudure de la course. Après ce, la vanne électromagnétique s'inverse, la tête d'électrode est soulevée, et un cycle de soudure est accompli.
Paramètres techniques
Modèles d'articles | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
Puissance évaluée (KVA) | 100 | 160 | 200 | 250 |
Puissance fournie (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Courant maximal de court-circuit (KA) | 30 | 35 | 40 | 45 |
Coefficient d'utilisation (%) | 50 | 50 | 50 | 50 |
Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
Longueur d'électrode (millimètres) | 450 | 450 | 450 | 500 |
Course fonctionnante (millimètres) | 80 | 80 | 80 | 80 |
Consommation de refroidissement (l/min) | 20 | 20 | 20 | 20 |
Capacité de soudure maximale (millimètres) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Avantages
(1). La vitesse de abaissement et de montée de la tête de pression peut être ajustée à volonté, qui allège l'impact de pression sur le travail et réduit le bruit ;
(2) le conducteur secondaire adopte le mode supérieur d'isolation, et la représentation d'isolation est stable et fiable ;
(3) le circuit principal adopte le module de haute puissance à refroidissement par eau de redresseur commandé de silicium, avec la sortie forte, stable et fiable ;
(4) tous les éléments de circuit de l'eau sont faits d'acier inoxydable de cuivre et, et équipés de l'affichage visuel d'écoulement d'eau pour montrer l'écoulement d'eau ;
(5) l'opération est commandée par le commutateur de pied, avec l'efficacité élevée de production et la basse intensité de travail.
Structure de produit
Environnement de travail et conditions
Source d'air : la source d'air emploie l'air comprimé sec et propre avec de la pression de 0.5-0.6MPa et d'une pression stable.
Conditions pour le réseau d'alimentation d'énergie : la forme d'onde de tension sera onde sinusoïdale réelle ; la fluctuation de la tension de grille ne dépassera pas le ± 10% de la valeur évaluée ; la fluctuation de la fréquence de tension de grille d'alimentation ne dépassera pas le ± 1% de la valeur évaluée.
Images
Application
