| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN2 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $4500- $6000.00 |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |
| Nom de produit: | soudeuses portatives à vendre | Application: | soudeuse automatique de tache de corps |
|---|---|---|---|
| Fonction: | Machine de soudage par résistance | MOQ: | 1 ensemble |
| Max. Welding Thickness: | 5+5 millimètres | Caractéristique: | Opération facile |
| Après service de garantie: | Support technique vidéo, support en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Machine de soudure portative mobile,L'aluminium dactylographie la machine de soudure portative,soudeuse automatique de tache du corps 380V |
||
Description de produit

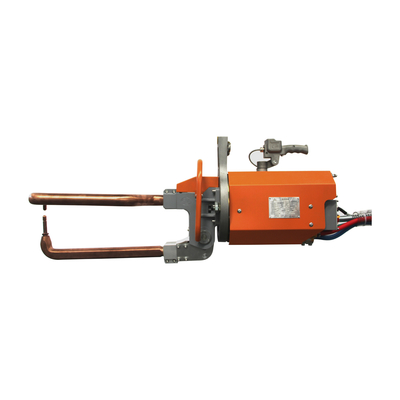

La machine portative de soudage par points se compose principalement d'un transformateur de soudure, un système de chemin de gaz (cylindre d'air, vanne électromagnétique, source d'air traitant des pièces), un système de refroidissement de chemin de l'eau (des conduites d'eau d'admission et de débouché, des plaques de distribution), un ensemble de bras d'électrode (bras d'électrode, bras incurvé d'électrode, siège d'électrode, tige d'extension d'électrode, chapeau d'électrode), une poignée de commande, un mécanisme de rotation accrochant, et un contrôleur.
| Article/modèles | Unité | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| puissance à 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Courant maximum de court-circuit | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Secondaire déchargez la tension | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
| Tension à 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distance entre les bras | Millimètre |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| Max.strength aux électrodes | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke de cylindre | Millimètre |
70
|
50
|
100 | 50 | 100 | 50 |
| Longueur maximale de bras | Millimètre |
750
|
350 | 1000 | 450 | 1100 | 500 |
| Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Chute de pression de l'eau de refroidissement | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| Écoulement d'eau de refroidissement | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. Poids léger, facile d'utiliser et épargner l'électricité
2. Structure compacte et entretien facile
3. La plaque tournante est équipée des incidences et tourne 360°
4. Les pinces de soudure adaptées aux besoins du client, le plus long bras de soudure sont 1300mm et le plus court est 220mm
5. Pièces moins de port et représentation coûtée élevée
Principe de fonctionnement
L'objet est pressurisé et activé entre les électrodes supérieures et inférieures, et avoir le soudage par résistance.
Quand la résistance de la partie de soudure est R (Ω), le courant de soudure est I (a), et la puissance à l'heure est t (sec), selon la formule : l'I actuel que le matériel en métal avec une certaine valeur R de résistance traverse dans un certain temps t réchauffe en raison de la résistance, et la chaleur produite est Q. Le courant de résistance en métal est employé pour chauffer le métal fondu, et le métal est refroidi, cristallisé et sous pression puis relié. Ceci s'appelle le soudage par résistance.
Le bras de soudure peut être adapté aux besoins du client
Aperçu de structure de produit
Cette série de machine de soudure se compose principalement de transformateur de soudure, de système de circuit de gaz (pressurisation), de système de circuit de l'eau (refroidissement), de pinces de soudure, de contrôleur de soudage par résistance et de mécanisme de mouvement. Selon la forme de l'objet à souder et les conditions de fonctionnement de la machine de soudure, les pinces de soudure ont un grand choix de formes structurelles.
Le type machine de X de soudure convient à la soudure sur le plan horizontal ou près du plan horizontal, et la machine de soudure de C convient à la soudure sur le plan vertical ou près du plan vertical. La forme des pinces de soudure peut être conçue selon des besoins des utilisateurs.
Application de produit
