| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN2 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $6000 - $6500.00 |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |
| Nom de produit: | machine de soudure portative 220v | Fonction: | Tache Weldinng |
|---|---|---|---|
| Capacité évaluée: | 60KVA, 80KVA, 100KVA, | Type de machine: | Machine de soudage par résistance |
| Caractéristique: | Opération facile | Max. Welding Thickness: | 5+5 millimètres |
| Coefficient d'utilisation évalué: | 50% | Poids (kilogrammes): | 60KG |
| Surligner: | Soudeuse en aluminium portative de tache,soudeuse 220v en aluminium portative,Machine portative de soudage par points 1KHZ |
||
Description de produit

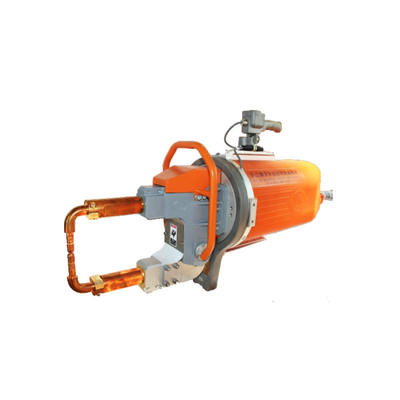

La machine portative de soudage par points adopte une conception modulaire, intégrant les dispositifs appropriés tels que des transformateurs de soudure, les cylindres d'air, les électrovannes, les distributeurs de l'eau et de gaz, les anneaux et les bretelles tournantes, les systèmes de équilibrage, et les poignées de commande. Le circuit électrique principal emploie une entrée triphasée à C.A. 380V/50HZ. Après être entré dans le contrôleur de soudage par résistance d'inverseur de fréquence intermédiaire, le courant alternatif triphasé devient alimentation CC par un circuit de rectification, et puis traverse un circuit inverseur composé de dispositifs de changement de puissance (IGBTs) pour devenir sortie d'onde rectangulaire à C.A. de la fréquence intermédiaire 1KHZ. Après avoir été réduit par un transformateur, le courant alternatif triphasé est rectifié dans la fourniture d'alimentation CC à l'électrode pour souder l'objet. Le contrôleur d'inverseur de fréquence intermédiaire emploie la modulation d'impulsions en largeur actuelle de retour et (PWM) pour obtenir la sortie actuelle stable pour répondre aux exigences de souder des caractéristiques.
| Article/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant maximum de court-circuit | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Secondaire déchargez la tension | V | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 |
| Tension à 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | Millimètre |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Max.strength aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke | Millimètre | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Longueur maximale de bras | Millimètre | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Chute de pression de l'eau de refroidissement | MPA | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Écoulement d'eau de refroidissement | l/min | 8 | 8 | 8 | 8 | 8 | 8 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. Puissance fournie triphasée, haute fréquence d'opération, basse perte de transformateur, et effet économiseur d'énergie significatif
2. Le transformateur peut être jusqu'à 300kva, le transformateur la marque que secondaire de tube est ABB
3. Peut souder le plat de haute résistance, le métal en aluminium et galvanisé et d'autres matériaux, ayant un bon effet la soudure
4. Le courant de soudure est C.C, avec l'exactitude de contrôle élevée, l'éclaboussure de courant de sortie, de faible induction et petite stable
5. la coquille en plastique entièrement incluse est plus sûre
6. Le contrôleur peut commander deux pinces de soudure
7. Auto-adaptatif à l'épaisseur du plat d'objet
Application :
La machine portative de soudage par points est très utilisée dans l'automobile, la moto, l'aviation, les composants structurels de tôle, le matériel médical, l'outillage industriel léger, les appareils électroménagers et d'autres domaines. Et elle peut feuille de soudure d'acier au carbone, tôle d'acier enduite, feuille d'acier inoxydable, tôle en aluminium.
Structures générales
Bras d'électrode de Mutiple
Utilisation et installation
Application de produit
