| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN2 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $4500- $6000.00 |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |
| Nom de produit: | machine pratique de soudage par points | Application: | fabrication automobile |
|---|---|---|---|
| Caractéristique: | Équipement de soudage par points de résistance | MOQ: | 1 ensemble |
| Max. Welding Thickness: | 5+5 millimètres | Après service de garantie: | Support technique vidéo, support en ligne et pièces de rechange |
| Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres | ||
| Surligner: | Soudeuse de tache 31KVA portative,Automobile fabriquant la soudeuse de tache portative,Machine portative de soudage par points 40KVA |
||
Description de produit

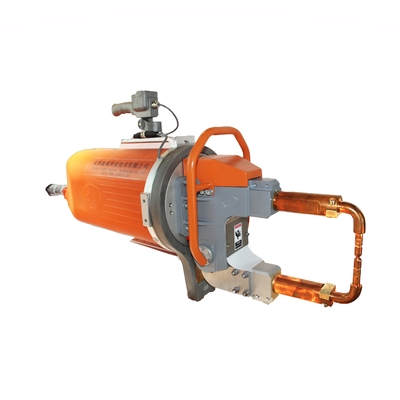

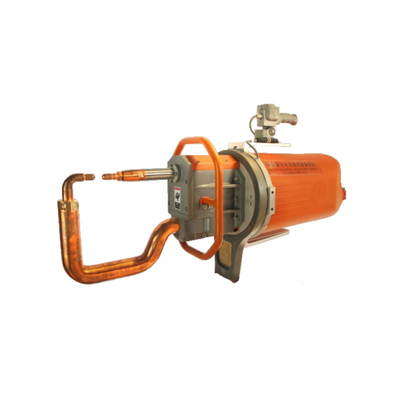

La machine portative de soudage par points emploie la chaleur de résistance produite par le courant traversant la construction soudée comme source de chaleur pour souder sous pression. Principalement utilisé pour le soudage par points des parties en acier à faible teneur en carbone de structures minces de plat.
Des machines portatives de soudage par points sont généralement suspendues dans le ciel et reliées aux pinces de soudure par les câbles flexibles. Les pinces de soudure de la machine portative de soudage par points ont de diverses formes structurelles à choisir de, ainsi la machine portative de soudage par points a une adaptabilité forte pour les grands objets il est incommode déplacer que, les objets avec des formes complexes, ou les objets qui doivent être coincés sur le montage pour le soudage par points. Dans le soudage par points de corps d'automobile, le procédé de soudage par points pour de grandes boîtes de tôle a un large éventail d'applications et est un appareil à souder indispensable.
| Article/modèles | Unité | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| puissance à 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Courant maximum de court-circuit | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Secondaire déchargez la tension | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
| Tension à 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distance entre les bras | Millimètre |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| Max.strength aux électrodes | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke de cylindre | Millimètre |
70
|
50
|
100 | 50 | 100 | 50 |
| Longueur maximale de bras | Millimètre |
750
|
350 | 1000 | 450 | 1100 | 500 |
| Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Chute de pression de l'eau de refroidissement | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| Écoulement d'eau de refroidissement | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. Poids léger, facile d'utiliser et épargner l'électricité.
2. Les pinces de soudure adaptées aux besoins du client, le plus long bras de soudure sont 1300mm et le plus court est 220mm.
3. Les lignes électriques, les lignes de contrôle, les tuyaux d'admission de l'eau, les tuyaux de débouché de l'eau, et les tuyaux de gaz reliés sont uniformément empaquetés ensemble. Des volets de protection sont fournis des deux côtés du transformateur et du cylindre pour protéger entièrement la sécurité de l'opérateur.
4. Le mécanisme de rotation du disque rotatoire adopte un roulement à billes avec une cage, qui est flexible dans la rotation, durable, presque sans usage, et n'exige aucune lubrification. Il est facile utiliser le dispositif de réglage avant et arrière d'équilibre et le dispositif de verrouillage de frein, rapide, sûr, et fiable.
Principe de fonctionnement
L'objet est pressurisé et activé entre les électrodes supérieures et inférieures, et avoir le soudage par résistance.
Quand la résistance de la partie de soudure est R (Ω), le courant de soudure est I (a), et la puissance à l'heure est t (sec), selon la formule : l'I actuel que le matériel en métal avec une certaine valeur R de résistance traverse dans un certain temps t réchauffe en raison de la résistance, et la chaleur produite est Q. Le courant de résistance en métal est employé pour chauffer le métal fondu, et le métal est refroidi, cristallisé et sous pression puis relié. Ceci s'appelle le soudage par résistance.
Le bras de soudure peut être adapté aux besoins du client
Aperçu de structure de produit
Cette série de machine de soudure se compose principalement de transformateur de soudure, de système de circuit de gaz (pressurisation), de système de circuit de l'eau (refroidissement), de pinces de soudure, de contrôleur de soudage par résistance et de mécanisme de mouvement. Selon la forme de l'objet à souder et les conditions de fonctionnement de la machine de soudure, les pinces de soudure ont un grand choix de formes structurelles.
Le type machine de X de soudure convient à la soudure sur le plan horizontal ou près du plan horizontal, et la machine de soudure de C convient à la soudure sur le plan vertical ou près du plan vertical. La forme des pinces de soudure peut être conçue selon des besoins des utilisateurs.
Détails
Utilisation et installation
Application de produit
