| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN2 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $6000 - $6500.00 |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |

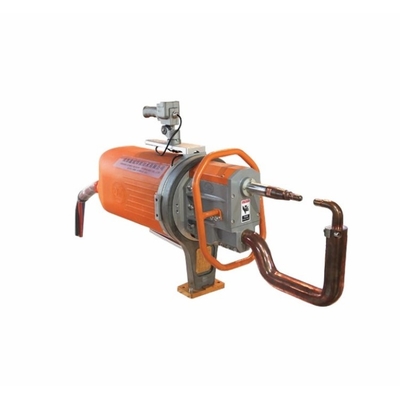

| Nom de produit: | machine tenue dans la main de soudage par points | Fonction: | Réparation de corps d'automobile |
|---|---|---|---|
| Capacité évaluée: | 60KVA, 80KVA, 100KVA, | Type de machine: | Machine de soudage par résistance |
| Matériel de soudure: | Acier inoxydable en aluminium en métal d'alliage | Max. Welding Thickness: | 5+5 millimètres |
| Après service de garantie: | Support technique vidéo, support en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | machine portative de soudage par points de 5mm,Petite soudeuse de la tache 60KVA,Petite soudeuse tenue dans la main de tache |
||
Description de produit
La machine de soudure de fréquence moyenne de projection de tache d'inverseur est un ensemble d'appareil à souder avancé. Très utilisés, les transformateurs de soudure ont un petit volume et une grande énergie de sortie. Les avantages des machines portatives de soudage par points utilisées dans l'industrie automobile sont bien plus évidents. Sa représentation supérieure est due à l'augmentation de la fréquence de son transformateur de soudure de 50/60Hz de 1000Hz, qui réduit considérablement le poids du matériel de noyau de fer. En outre, la diode de redresseur dans le circuit secondaire de l'énergie électrique de convertis de transformateur dans l'alimentation CC pour la soudure. Ceci peut considérablement améliorer la valeur du coefficient secondaire d'inductance de circuit, qui est un facteur important menant à la déperdition d'énergie et peut presque être ignoré dans des circuits de soudure de C.C, des coûts de production de minimisation de ce fait.
| Article/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant maximum de court-circuit | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Secondaire déchargez la tension | V | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 |
| Tension à 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | Millimètre |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Max.strength aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke | Millimètre | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Longueur maximale de bras | Millimètre | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Chute de pression de l'eau de refroidissement | MPA | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Écoulement d'eau de refroidissement | l/min | 8 | 8 | 8 | 8 | 8 | 8 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. La pression d'électrode est réduite et la vie d'électrode est considérablement améliorée.
2. La soudure de fréquence intermédiaire de Digital peut économiser l'énergie plus de 30% et réduit considérablement les coûts énergetiques.
3. Il peut être employé avec une machine de soudure de suspension et des pinces de soudure intégrées.
4. Fonction de soudure puissante, fournissant des données et la surveillance de soudure d'analyse de qualité.
5. adoptez la technologie de soudure de charge équilibrée triphasée et de fréquence intermédiaire, sans nécessité d'ajouter une armoire de compensation de capacité.
6. a intégré la conception modulaire, le système de contrôle de soudure a la représentation stable, la fiabilité élevée, et le bas taux d'échec de soudure
Application : La machine portative de soudage par points est très utilisée dans l'automobile, la moto, l'aviation, les composants structurels de tôle, le matériel médical, l'outillage industriel léger, les appareils électroménagers et d'autres domaines. Et elle peut feuille de soudure d'acier au carbone, tôle d'acier enduite, feuille d'acier inoxydable, tôle en aluminium.
Configuration de soudeuse
Toute la série d'équipement inclut le contrôleur de soudage par résistance de micro-ordinateur, le moteur principal, le bras d'électrode, le bras de levage, le cable électrique, le câble de commande, la source d'air traitant des pièces, le balancier, le tuyau d'admission, le tuyau d'admission et de débouché, etc.

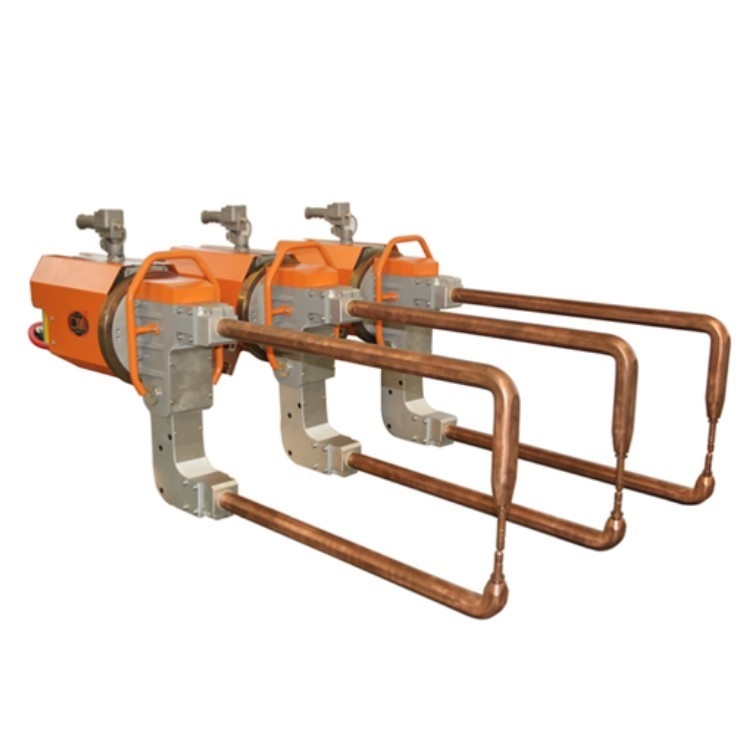

Bras d'électrode de Mutiple
Utilisation et installation
Balancier de ressort
Le balancier de ressort (s'est ci-après rapporté comme balancier) est un genre d'outil auxiliaire particulièrement utilisé avec accrocher des outils d'opération manuelle, particulièrement appropriés pour la chaîne de production opération, ou un grand choix d'outils de station sont charge de travail lourde et lourde, occasions d'opération de long temps.
Après avoir accroché l'outil avec un balancier, le poids de l'outil et ses appareils auxiliaires est équilibré, permettant à l'opérateur d'actionner l'outil facilement. Quand l'outil doit se lever et tomber fréquemment, il peut se déplacer en haut et en bas tant que l'opérateur exerce moins de force sur l'outil.
Contrôleur de soudage par résistance
Le courant de fréquence moyenne de sortie machine de soudure d'inverseur est forme de C.C, avec la précision de contrôle élevée, a devenu de l'équipement nécessaire pour réaliser la soudure de haute qualité.
1. 16 caractéristiques de soudure peuvent être stockées pour que des utilisateurs appellent 4 secteurs de programmation, avec 4 caractéristiques de soudure pour chaque secteur de programmation ;
2. Le contrôleur d'entrée-sortie peut être relié à deux commutateurs de début, commandent respectivement deux pinces de soudure ;
3. Le préchauffage actuel, actuel de soudure et le courant de gâchage peuvent être placés pour résoudre effectivement le problème de la pulvérisation dans le processus de soudure et de l'extinction de l'objet après soudure. Les trois impulsions de décharge peuvent être placées séparément et employées séparément ou dans n'importe quelle situation ;
Application de produit
