Lieu d'origine: | La Chine |
---|---|
Nom de marque: | XWH |
Certification: | CE |
Numéro de modèle: | DN2 |
Quantité de commande min: | 1 ensemble |
Prix: | $6000 - $6500.00 |
Détails d'emballage: | Cas en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |

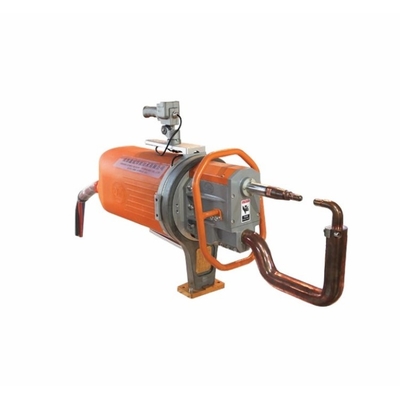

Nom de produit: | machine tenue dans la main de soudage par points | Fonction: | Réparation de corps d'automobile |
---|---|---|---|
Capacité évaluée: | 60KVA, 80KVA, 100KVA, | Type de machine: | Soudeuse de main |
Matériel de soudure: | Acier inoxydable en aluminium en métal d'alliage | Max. Welding Thickness: | 5+5 millimètres |
Après service de garantie: | Support technique vidéo, support en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
Surligner: | Petite soudeuse portative tenue dans la main,Petite soudeuse 80KVA portative,Machine de soudage par points 60KVA |
Description de produit
La machine de soudure de fréquence moyenne de projection de tache d'inverseur est un ensemble d'appareil à souder avancé. Très utilisés, les transformateurs de soudure ont un petit volume et une grande énergie de sortie. Les avantages des machines portatives de soudage par points utilisées dans l'industrie automobile sont bien plus évidents. Sa représentation supérieure est due à l'augmentation de la fréquence de son transformateur de soudure de 50/60Hz de 1000Hz, qui réduit considérablement le poids du matériel de noyau de fer. En outre, la diode de redresseur dans le circuit secondaire de l'énergie électrique de convertis de transformateur dans l'alimentation CC pour la soudure. Ceci peut considérablement améliorer la valeur du coefficient secondaire d'inductance de circuit, qui est un facteur important menant à la déperdition d'énergie et peut presque être ignoré dans des circuits de soudure de C.C, des coûts de production de minimisation de ce fait.
Article/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
Courant maximum de court-circuit | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
Secondaire déchargez la tension | V | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 |
Tension à 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
Distance entre les bras | Millimètre |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
Max.strength aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Course fonctionnante | Millimètre | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke | Millimètre | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
Longueur maximale de bras | Millimètre | 500 | 500 | 600 | 500 | 600 | 500 |
Alimentation en air comprimée | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Épaisseur maximum de feuille d'acier doux avec le bras de min.length s | Millimètre | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Avec des bras de 500mm | Millimètre | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
Avec des bras de longueur maximale | Millimètre | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Maximum de fil croisé | Millimètre | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
Chute de pression de l'eau de refroidissement | MPA | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Écoulement d'eau de refroidissement | l/min | 8 | 8 | 8 | 8 | 8 | 8 |
* la distance, l'angle et la longueur du bras de soudure peuvent être faits selon les demandes des clients.
Caractéristiques :
1. La pression d'électrode est réduite et la vie d'électrode est considérablement améliorée.
2. La soudure de fréquence intermédiaire de Digital peut économiser l'énergie plus de 30% et réduit considérablement les coûts énergetiques.
3. Il peut être employé avec une machine de soudure de suspension et des pinces de soudure intégrées.
4. Fonction de soudure puissante, fournissant des données et la surveillance de soudure d'analyse de qualité.
5. adoptez la technologie de soudure de charge équilibrée triphasée et de fréquence intermédiaire, sans nécessité d'ajouter une armoire de compensation de capacité.
6. a intégré la conception modulaire, le système de contrôle de soudure a la représentation stable, la fiabilité élevée, et le bas taux d'échec de soudure
Application : La machine portative de soudage par points est très utilisée dans l'automobile, la moto, l'aviation, les composants structurels de tôle, le matériel médical, l'outillage industriel léger, les appareils électroménagers et d'autres domaines. Et elle peut feuille de soudure d'acier au carbone, tôle d'acier enduite, feuille d'acier inoxydable, tôle en aluminium.
Configuration de soudeuse
Toute la série d'équipement inclut le contrôleur de soudage par résistance de micro-ordinateur, le moteur principal, le bras d'électrode, le bras de levage, le cable électrique, le câble de commande, la source d'air traitant des pièces, le balancier, le tuyau d'admission, le tuyau d'admission et de débouché, etc.

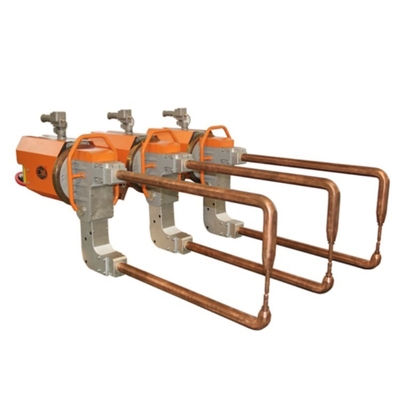

Bras d'électrode de Mutiple
Utilisation et installation
Balancier de ressort
Le balancier de ressort (s'est ci-après rapporté comme balancier) est un genre d'outil auxiliaire particulièrement utilisé avec accrocher des outils d'opération manuelle, particulièrement appropriés pour la chaîne de production opération, ou un grand choix d'outils de station sont charge de travail lourde et lourde, occasions d'opération de long temps.
Après avoir accroché l'outil avec un balancier, le poids de l'outil et ses appareils auxiliaires est équilibré, permettant à l'opérateur d'actionner l'outil facilement. Quand l'outil doit se lever et tomber fréquemment, il peut se déplacer en haut et en bas tant que l'opérateur exerce moins de force sur l'outil.
Contrôleur de soudage par résistance
Le courant de fréquence moyenne de sortie machine de soudure d'inverseur est forme de C.C, avec la précision de contrôle élevée, a devenu de l'équipement nécessaire pour réaliser la soudure de haute qualité.
1. La hausse lente actuelle et la fonction lente de chute effectivement éviter l'éclaboussure de soudure et le mauvais noyau formant des problèmes, obtiennent de bonnes propriétés physiques ;
2. Peut être employé pour souder les matériaux spéciaux, utilisé pour souder l'aluminium, le métal galvanisé et d'autres matériaux, soudant l'effet est bon ;
3. La fonction de compte pour le nombre de statistiques de soudure, utilisant cette fonction, peut être commode pour comprendre l'efficacité de travail ;
4. le diagnostic de défaut et la fonction automatique de protection en cours de travail, tel que le contrôleur détecte la situation anormale, arrêtera automatiquement la sortie et la cause des astuces de défaut ;
