| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Quantité de commande min: | 1 |
| Prix: | USD44000-USD50000 |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Nom de produit: | Renforcement de Mesh Welding Machine | Matériel de soudure: | Acier inoxydable en aluminium en métal d'alliage |
|---|---|---|---|
| Fonction: | Mesh Machine de soudure | Type de machine: | Machine de soudure de point |
| Avantage: | machine principale multi de soudage par points | Mot-clé: | Rebar Mesh Welding Machine |
| Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Soudeuse automatique de point d'étagère de fil,CE Mesh Spot Welding Machine,Soudeuse automatique de point de Multihead |
||

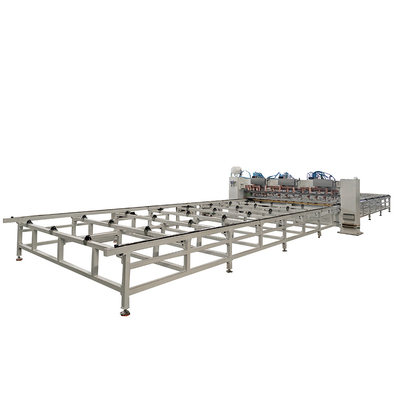

Grille soudée automatique de machines de fil de soudure de soudeuse de point d'étagère de fil
Présentation du produit
La machine de soudage par points multi-têtes adopte la structure avancée des équipements étrangers et se combine entièrement avec un équipement de soudage semi-automatique développé sur le marché chinois qui est complètement différent de l'équipement de soudage semi-automatique actuellement utilisé par divers fabricants.Il surmonte complètement les inconvénients d'une intensité de travail élevée, d'une faible efficacité de production, d'un fonctionnement complexe, de grosses projections, d'un soudage faible, d'un taux de défaillance élevé et d'une faible automatisation de la machine à souder d'origine, et peut produire diverses barres d'acier de la série 6MM (le remplacement de l'électrode est suffisant) .
Paramètres techniques
| Modèles/Article | DN(B)-100 | D(N)B--160 | D(N)B--200 | D(N)B--250 |
| Puissance nominale (KVA) | 100 | 160 | 200 | 250 |
| Entrée de puissance (V) | 3φCA 380V | 3φCA 380V | 3φCA 380V | 3φCA 380V |
| Max.courant de court-circuit (KA) | 30 | 40 | 40 | 45 |
| Max.force (N) | 6000 | 6000 | 10000 | 15000 |
| Longueur de l'électrode (MM) | 450 | 450 | 450 | 500 |
| Course de travail (MM) | 80 | 80 | 80 | 80 |
| Consommation de refroidissement (L/min) | 20 | 20 | 20 | 20 |
| Capacité maximale de soudage (MM) | 3,0+3,0 | 4,0+4,0 | 5,0+5,0 | 6,0+6,0 |
Avantages
1. La machine à souder les treillis d'armature adopte une électrode pneumatique qui ajuste automatiquement la force de pré-serrage, avec une pré-pression relativement constante.Comparé au prépressage à ressort, il présente les caractéristiques suivantes : moins d'impact sur les électrodes, moins d'usure des électrodes et des points de soudage plus sécurisés.Les projections pendant le processus de soudage sont encore réduites et la durée de vie des électrodes est encore prolongée.
2. Les composants électriques clés de ce produit sont contrôlés par PLC et une gestion intelligente est mise en œuvre pour le fonctionnement de l'équipement.Le fonctionnement de l'écran tactile rend l'opération plus pratique et concise.
Structure majeure
La machine de soudage par points multi-têtes est un cadre de type portique utilisé pour installer les composants associés et résister à la pression de soudage ;La machine à souder est fixe et la pièce se déplace le long de l'axe X.
Principe de travail
1. L'entraînement vers l'avant de la pièce est entraîné par un servomoteur avec engrenage de précision et entraînement à crémaillère, et la taille du pas peut être librement contrôlée.Il est relativement pratique de modifier les spécifications de la pièce.
2. Pièce 2 (4-6 points par rangée).Sur le luminaire, utilisez une machine à souder pour souder par points chaque rangée trois fois, puis avancez automatiquement vers la rangée suivante de points de soudure.À la position des points de soudage inclinés, il y a un soudage de positionnement servocommandé.La machine restera en attente jusqu'à ce que tous les joints de soudure soient terminés.

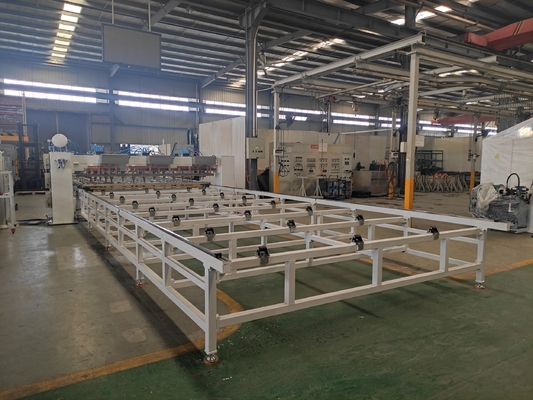

Images de référence
