Lieu d'origine: | La Chine |
---|---|
Nom de marque: | XWH |
Certification: | CE |
Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantité de commande min: | 1 |
Prix: | USD44000-USD50000 |
Détails d'emballage: | Cas en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles/mois |
Nom de produit: | Machine de soudure de fil | Matériel de soudure: | Acier inoxydable en aluminium en métal d'alliage |
---|---|---|---|
Fonction: | Machine de soudure Mech de fil de Rebar de commande numérique par ordinateur | Type de machine: | machine de soudure automatique de grillage |
Avantage: | Machine multi de soudage par points de point | Mot-clé: | Rebar Mesh Welding Machine |
Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
Surligner: | machines de fil de soudure de cage de 2Mm,Machine de fil de soudure de portique de solides solubles,Machine soudée par tache multi 380V |
La tache multi de portique d'acier inoxydable de cage de 2 millimètres a soudé Mesh Welding Wire Machines
Lancement de produit
La machine principale multi de soudage par points adopte la structure avancée de l'équipement étranger et combine entièrement avec un appareil à souder semi-automatique développé sur le marché chinois qui est complètement différent de l'appareil à souder semi-automatique actuellement utilisé par de divers fabricants. Elle surmonte complètement les points faibles de l'intensité de travail élevée, de la basse efficacité de production, du fonctionnement complexe, de la grande éclaboussure, de la soudure faible, du taux d'échec élevé, et de la basse automation de la machine de soudure originale, et peut produire de diverses barres d'acier de série de 6MM (le remplacement d'électrode est suffisant).
Paramètres techniques
Modèles/article | DN (B) - 100 | D (N) B--160 | D (N) B--200 | D (N) B--250 |
Puissance évaluée (KVA) | 100 | 160 | 200 | 250 |
Puissance fournie (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Courant maximal de court-circuit (KA) | 30 | 40 | 40 | 45 |
Force maximale (n) | 6000 | 6000 | 10000 | 15000 |
Longueur d'électrode (millimètres) | 450 | 450 | 450 | 500 |
Course fonctionnante (millimètres) | 80 | 80 | 80 | 80 |
Consommation de refroidissement (l/min) | 20 | 20 | 20 | 20 |
Capacité de Max.welding (millimètre) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Avantages
1. La machine de soudure de maille de rebar adopte une électrode pneumatique qui ajuste automatiquement la force pré de serrage, avec pré de la pression relativement constante. Comparé au ressort pressant pré, elle a les caractéristiques de moins d'impact d'électrode, de moins d'usage d'électrode, et de points de soudure plus sûrs. L'éclaboussure pendant le processus de soudure est encore réduite, et la vie d'électrode est encore prolongée.
2. Les composants électriques principaux de ce produit sont commandés par le PLC, et la gestion intelligente est mise en application pour l'opération d'équipement. L'opération d'écran tactile rend l'opération plus commode et concise.
Major Structure

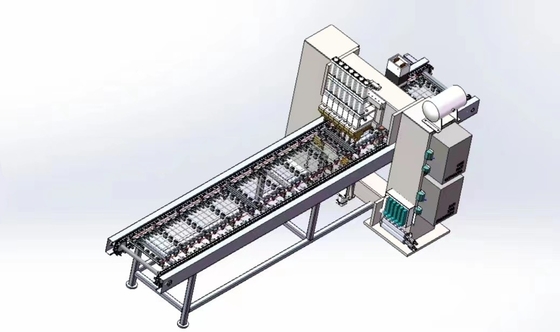

La machine principale multi de soudage par points est un type cadre de portique employé pour installer les composants relatifs et pour résister à la pression de soudure ; La machine de soudure est fixée, et l'objet se déplace le long de l'axe des abscisses.
Principe de travail
1. Durée de cycle de soudure, manuellement sélectionnant et plaçant des objets. Le moment de soudure optimal pour chaque rangée (descente de cylindre 1S time+0.5S chaque heure de soudure * 3+1S cylindre time+1S de retour chaque heure de rangée en avant) =5S. Si le nombre maximum de rangées pour plusieurs types d'objets est 75, le moment de soudure pour chaque objet est 5 * les minutes 75=6.25. Le temps manuel prévu de chargement et de déchargement est de 3 minutes, s'assurant que l'une seule pièce est accompli d'ici 10 minutes.
2. Le positionnement des barres d'acier se fonde sur les blocs en V mobiles pour réaliser rapidement le positionnement, le rendant commode et efficace pour changer les caractéristiques des objets. Chaque fois que les caractéristiques sont changées, vérifiez si la position de placer (horizontal) la traverse est précise, et n'interférez pas l'électrode inférieure, autrement ne mettent pas en marche la machine.

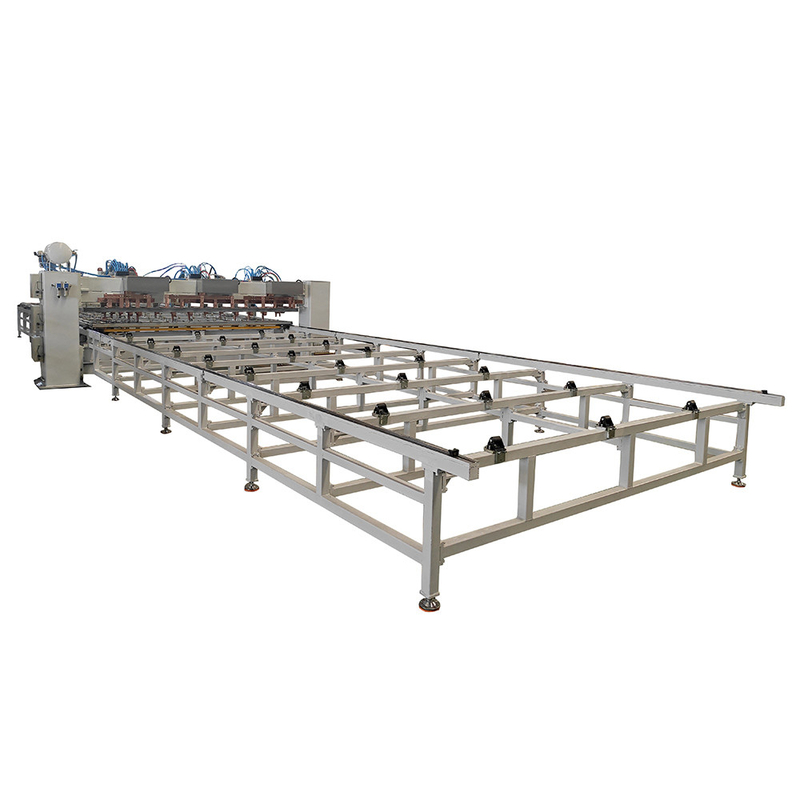

Images de référence
