| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN2 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $6000 - $6500.00 |
| Détails d'emballage: | CAS EN BOIS |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 500 ensembles/ensembles par semaine |

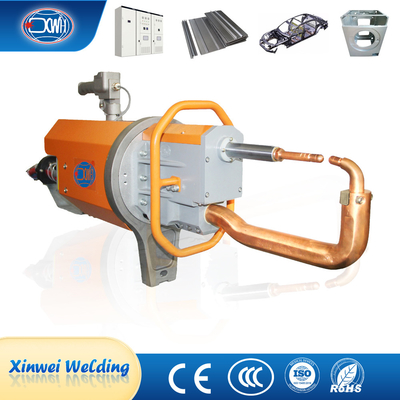

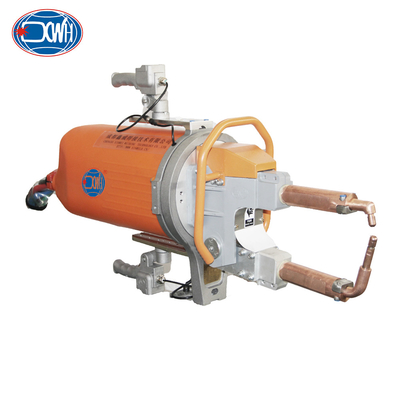

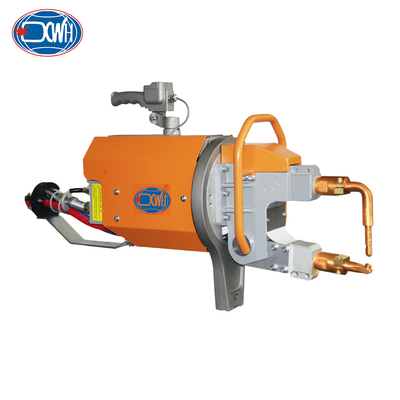

| Nom du produit: | Petite machine de soudure portative | Fonction: | soudage par points de résistance |
|---|---|---|---|
| Type de machine: | Portatif tenu dans la main | Application du projet: | Industrie automobile |
| Caractéristique: | Haute efficacité | Max. Welding Thickness: | 5+5 millimètres |
| Capacité évaluée: | 60KVA, 80KVA, 100KVA | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Service après garantie: | Assistance technique par vidéo, assistance en ligne et pièces détachées | Certification: | Certification |
| Mettre en évidence: | Soudeuse de tache d'acier inoxydable d'automobile,Machine de soudure 100KVA portative,soudeuse de tache de l'acier inoxydable 380V |
||
Description du produit
La machine de soudage par points portable adopte une conception modulaire, intégrant des transformateurs de soudage, des cylindres, des soupapes magnénoïdes, des distributeurs d'eau et de gaz, des anneaux tournants et des tiges de suspension,systèmes de mise en balanceLe circuit électrique principal adopte une entrée triphasée AC 380V/50HZ,qui passe à travers le silicium contrôlable dans le contrôleur et ensuite au transformateurAprès avoir été réduit en tension par le transformateur, la sortie secondaire est une basse tension (4,75-10V) et un courant élevé (12-20KA) entre les électrodes.Le contrôleur ajuste l'angle de conduction du silicium contrôlable pour ajuster le courant de sortie du transformateur pour répondre aux exigences des spécifications de soudage.
| Produit/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant de court-circuit maximal | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Voltage de décharge secondaire | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltage à 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | MM |
120 à 280 |
100 à 300 | 120 à 128 | 100 à 300 | 120 à 280 | 100 à 300 |
| Résistance maximale aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max. coup | MM | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 |
| Longueur maximale du bras | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flux d'eau de refroidissement | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1) Le pinceau de soudage de la machine de soudage mobile porteuse pèse environ 80 kg et est facile à utiliser; faible empreinte.
2) L'équipement peut être déplacé librement pour répondre aux besoins de différentes positions de soudage;
3) Le câble de détection est un câble d'eau et est suspendu par un équilibreur de ressort, ce qui le rend facile à utiliser;
4) Le mécanisme de rotation du disque rotatif adopte des roulements à billes, qui sont flexibles en rotation et durables sans usure.Le dispositif de réglage de l'équilibre avant et arrière et le dispositif de verrouillage du frein sont faciles et rapides à utiliser, sûre et fiable.
Applications:
La machine de soudage ponctuel portable est largement utilisée dans la fabrication automobile, l'entretien, les appareils ménagers, les portes et fenêtres, l'agriculture,industries de l'acier de construction et autres industries de transformation des métaux.
Structures générales
Armes à électrodes multiples
