| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XWH |
| Certification: | CE |
| Numéro de modèle: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Quantité de commande min: | 1 |
| Prix: | USD4500-USD6000 |
| Détails d'emballage: | CAS EN BOIS |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Nom de produit: | Soudeur Machine de tache d'écrou | Application: | Machine de soudage par points |
|---|---|---|---|
| Fonction: | Tache Weldinng de tôle | Type de machine: | Machine de soudage par résistance |
| Type: | Soudage par points manuel | Matériel de soudure: | Acier inoxydable en aluminium et, acier en métal |
| Max. Welding Capacity: | 6+6mm | Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange |
| Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres | Certification: | CE |
| Mettre en évidence: | Machine de soudure fixe de point en aluminium,Soudeuses de tache de résistance de commande numérique par ordinateur,Machine de soudure fixe de résistance de commande numérique par ordinateur |
||

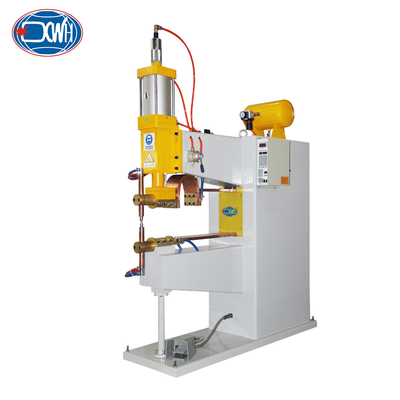

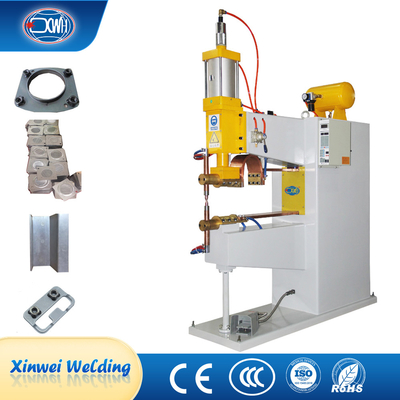

Soudeuses fixes de tache de machine de soudure de point en aluminium d'acier inoxydable de résistance de commande numérique par ordinateur
Description de produit
La machine de soudage par points de projection de point fixe de série de DTN est une machine de soudure à double fonction produite par notre société, principalement utilisée pour souder l'acier à faible teneur en carbone, l'acier inoxydable, et quelques métaux non ferreux. Elle peut également réaliser la soudure entre les plats, entre les plats et les écrous de soudure de projection - et - des boulons.
Paramètres techniques
| Article/modèle | DN-40 | DN-63 | D (T) N-80 | D (T) N-100 | D (T) N-125 | D (T) N-160 | D (T) N-200 | |
| Puissance évaluée à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire évaluée | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Tension secondaire | V | 5,2 | 6,7 | 7,9 | 8,3 | 8,6 | 9,1 | 10,6 |
| Fréquence évaluée | Hertz | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| . Courant maximum de court-circuit | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance maximale de soudure | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Gorge | Millimètre | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Course fonctionnante | Millimètre | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| L'eau de refroidissement Consumpion 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Tlp d'électrodes | Millimètre | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Bras | Millimètre | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projection plaque de presseur | Millimètre | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Acier de Max.Welding Capaciry A3 |
Millimètre | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 | 6+6 |
Caractéristiques
1. Corps : Fait des plaques d'acier qui sont pliées et soudées dans son ensemble, avec la bonne rigidité, la structure de haute résistance et raisonnable, et le bel aspect.
2. Mécanisme de soudure de pression : Adoption de la qualité de composants d'ADK, fiable et stable ; Le cylindre adopte un baril de cylindre d'alliage d'aluminium, avec une surface résistante à l'usure et une longue durée de vie ; La course fonctionnante est réglable, utilisant les rails de guide linéaires pour des conseils, avec la durée de vie de grande précision et longue.
3. Transformateur de soudure : Le transformateur de soudure est un type triphasé de coquille, résine d'époxyde de vide scellée, avec la bobine primaire étant un enroulement de disque et la bobine secondaire étant un tube rectangulaire particulièrement fait qui sert également de dispositif de refroidissement par l'eau.
4. Système de circuit d'air (pressurisation) : Le système de circuit d'air (pressurisation) se compose de filtre à air comprimé, valve réduisant la pression, baromètre, atomiseur d'huile, soupape à air électromagnétique, commutateur de pédale de cylindre et de pied, etc. selon différents besoins des utilisateurs, il ne peut y avoir aucun voyage auxiliaire, ou voyage auxiliaire commandé mécanique ou électrique.
Structure de produit

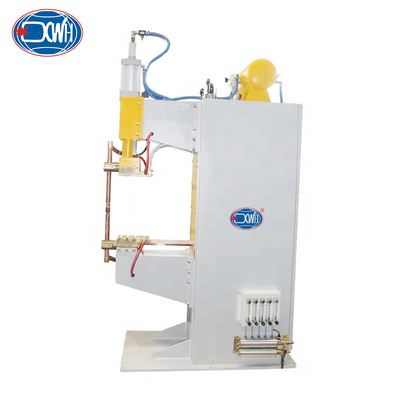

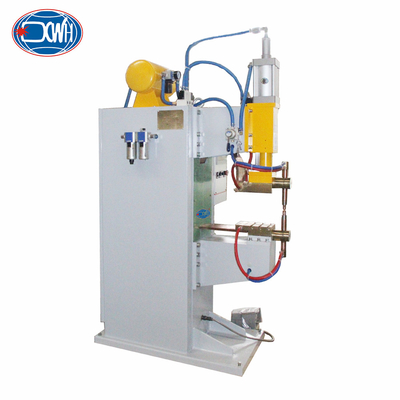

Images
Application
