Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | XWH |
Numéro de modèle: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
Quantité de commande min: | 1 |
Prix: | USD4500-USD6000 |
Détails d'emballage: | Caisse en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles/mois |
Certification: | CE | Nom de produit: | Soudeur Machine de tache d'acier inoxydable |
---|---|---|---|
Application: | Soudure de tôle | Fonction: | soudage par points de résistance |
Type de machine: | Machine de soudure de pédale | Caractéristique: | Soudage par points par projection |
Matériel de soudure: | Acier inoxydable en aluminium et, acier en métal | Max. Welding Capacity: | 6+6mm |
Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
Surligner: | Machine de soudure en aluminium industrielle d'inverseur,Soudeuse en aluminium de tache d'inverseur,machine de soudage par points 380v |

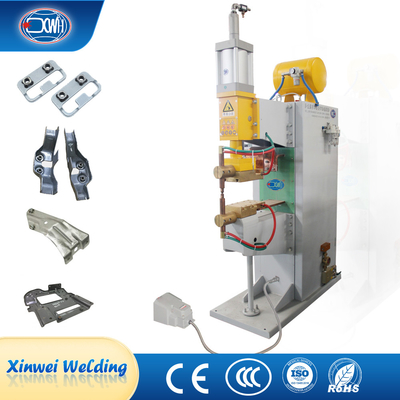

Soudeuse en aluminium industrielle industrielle résistante de tache de machine de soudure d'inverseur
Description de produit
Des machines de soudage par points de projection de point fixe de série de DTN sont principalement utilisées pour le soudage par points de l'acier à faible teneur en carbone, de l'acier inoxydable, et de quelques métaux non ferreux ; Soudure de projection entre les écrous ou les boulons et les plats ; Et la soudure entre le grillage et le plat.
Paramètres techniques
Article/modèle | DN-40 | DN-63 | D (T) N-80 | D (T) N-100 | D (T) N-125 | D (T) N-160 | D (T) N-200 | |
Puissance évaluée à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
Puissance primaire évaluée | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
Tension secondaire | V | 5,2 | 6,7 | 7,9 | 8,3 | 8,6 | 9,1 | 10,6 |
Fréquence évaluée | Hertz | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
. Courant maximum de court-circuit | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
Puissance maximale de soudure | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
Gorge | Millimètre | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
Course fonctionnante | Millimètre | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
L'eau de refroidissement Consumpion 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
Tlp d'électrodes | Millimètre | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
Bras | Millimètre | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
Projection plaque de presseur | Millimètre | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
Acier de Max.Welding Capaciry A3 |
Millimètre | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 | 6+6 |
Avantages
1. Le corps de la machine stationnaire de soudage par points est moulé par la plaque d'acier épaissie, et le corps est stable.
2. Les électrodes supérieures et inférieures sont faites de matériaux fortement conducteurs avec de la pression auxiliaire, qui a bon soudant l'effet et le rendement élevé. Le système interne de refroidissement par l'eau peut réduire la température de soudure.
3. La soudeuse de tache peut stocker jusqu'à 15 groupes de modes de soudure, qui peuvent répondre aux exigences de différents objets.
4. La soudeuse fixe de tache de série de D (T) N peut souder le plat, l'écrou, la barre d'acier, le fil en métal, etc.
Structure de produit
Environnement de travail et conditions : L'eau de refroidissement
①La machine de soudure emploiera l'eau de refroidissement de circulation. La qualité de l'eau de refroidissement répondra aux normes industrielles de l'eau, et l'écoulement de l'eau de refroidissement répondra aux exigences.
②La température d'admission de l'eau de refroidissement sera dans la marge du ℃ 5-30 ; La pression d'admission est dans la marge de 0.15-0.3MPa.

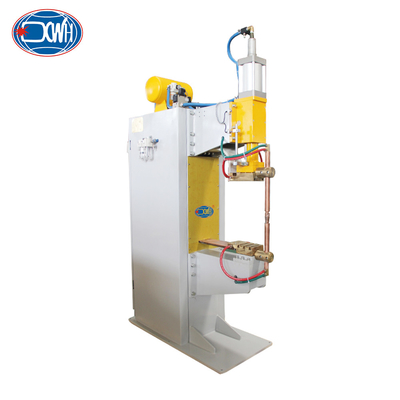

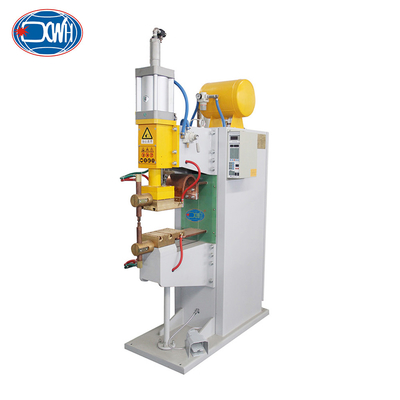

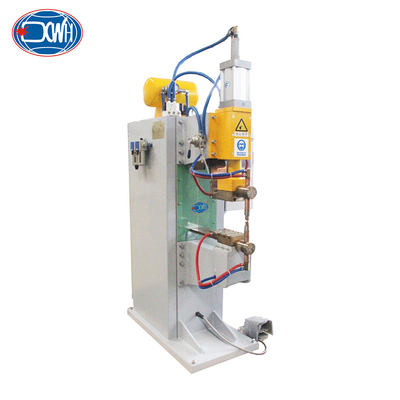

Images
Application
