| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | XWH |
| Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Quantité de commande min: | 1 |
| Prix: | USD13500-USD16500 |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Certification: | CE | Nom de produit: | Machine de soudage par points d'affichage numérique |
|---|---|---|---|
| Application: | Industrie automobile | Fonction: | Soudure de tôle |
| Type de machine: | Machine de soudage par résistance | Caractéristique: | Machine de soudure stationnaire |
| Matériel de soudure: | Acier Cuivre Aluminium | Max. Welding Capacity: | 6+6mm |
| Après service de garantie: | Support technique visuel, appui en ligne et pièces de rechange | Le service après-vente a fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Machine de soudage par points 250KVA,machine de soudage par points 6 + 6 mm,machine de soudage par résistance pneumatique |
||

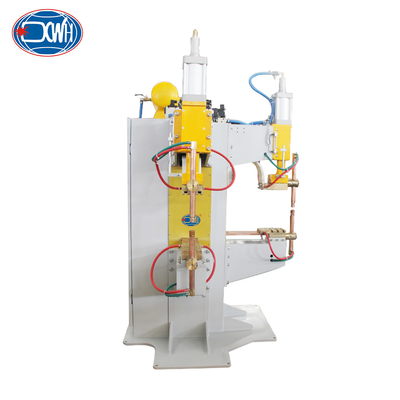

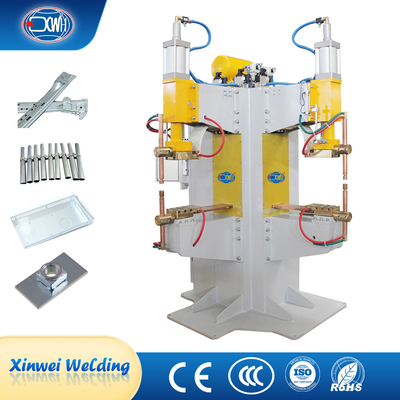

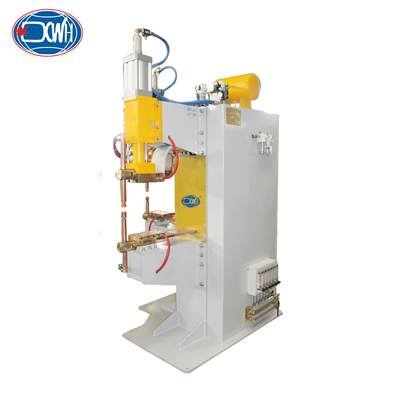

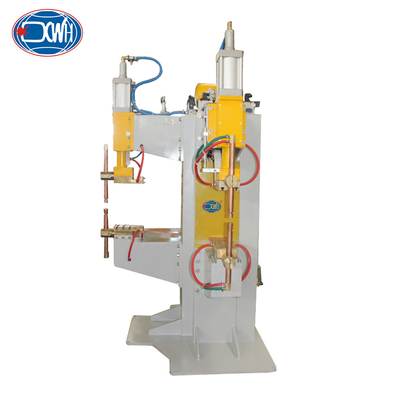

Machine stationnaire pneumatique de soudage par points d'inverseur de projection de presse de résistance
Description de produit
La machine fixe à fréquence moyenne de soudage par points de série de D (t) NOTA: est divisée en soudure de projection, soudage par points, et machines de soudure de projection de tache selon leur utilisation. De la pression pneumatique est appliquée, et l'électrode supérieure se déplace verticalement en haut et en bas. Chaque modèle a les caractéristiques de la structure simple et compacte, du roman et du bel aspect, de la représentation stable, de l'utilisation sûre et fiable, du rendement élevé et des économies d'énergie. C'est un appareil à souder qui ne déplace pas la machine de soudure, mais déplace l'objet. Il est principalement employé pour souder la plaque d'acier en acier et enduite à faible teneur en carbone, le plat d'acier inoxydable et et en aluminium, etc., une machine de soudure avec la fonction de soudure de projection peut également souder les pièces et les composants standard. L'épaisseur de l'acier au carbone soudé est généralement 0.5+0.5-6+6 (millimètre) (selon les caractéristiques de processus de soudage par points). Elle est très utilisée dans les industries telles que des véhicules, l'aviation, des machines, la construction, des armoires, des produits métalliques, et des appareils électroménagers.
Paramètres techniques
| Modèles d'articles | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
| Puissance évaluée (KVA) | 100 | 160 | 200 | 250 |
| Puissance fournie (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant maximal de court-circuit (KA) | 30 | 35 | 40 | 45 |
| Coefficient d'utilisation (%) | 50 | 50 | 50 | 50 |
| Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
| Longueur d'électrode (millimètres) | 450 | 450 | 450 | 500 |
| Course fonctionnante (millimètres) | 80 | 80 | 80 | 80 |
| Consommation de refroidissement (l/min) | 20 | 20 | 20 | 20 |
| Capacité de soudure maximale (millimètres) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Caractéristiques
1. La partie supérieure de structure de machine et du côté incliné stables des électrodes appliquent le mode de pression avec la course auxiliaire. L'efficacité de soudure est beaucoup plus haute.
2. Le transformateur de la machine de soudure adopte la machine spéciale de soudage par résistance, le silicium la tranche qu'en acier est décrite de haut magnétique : le à refroidissement par eau intérieur par la force ; une puissance plus forte et un rapport solide.
3. Commandé par le micro-ordinateur et la boîte a sauvé tout au plus 16 ensembles d'arrangements de soudure, qui est tout à fait commode pour différents genres de feuilles de soudure.
4. Largement applicable à la fabrication d'automobile, production des applications de maison, garnitures de matériel et ainsi de suite.
Structure de produit
Comparé à la machine de soudure ordinaire de résistance en courant alternatif, la soudeuse de tache de MF a les avantages suivants :
①L'approvisionnement de puissance d'entrée est 380V triphasé, avec la puissance et le taux d'utilisation triphasés équilibrés de puissance très élevée. Il adopte la rectification incontrôlée double alternance triphasée, avec un facteur de puissance très élevée plus de 0,9%.
②Dans les mêmes conditions, le volume du transformateur de fréquence intermédiaire est considérablement réduit ; En raison de sa haute fréquence fonctionnante, basses pertes, et rendement élevé.
③Le courant de soudure de la machine de soudure de fréquence intermédiaire est C.C continu, sans effet de croisement actuel nul, avec la chaleur très concentrée et l'entrée de chaleur stable de soudure. Le temps de soudure peut se raccourcir, et l'effet économiseur d'énergie est significatif ; Aucun impact de courant de pointe à C.A., basse éclaboussure de soudure, et ne prolonge également la durée de vie de l'électrode ; L'inductance de son circuit secondaire n'exerce presque aucun effet sur le courant de soudure de C.C, et il n'y a aucune perte secondaire de réactance de circuit.
Images
Application
| Modèles d'articles | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
| Puissance évaluée (KVA) | 100 | 160 | 200 | 250 |
| Puissance fournie (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant maximal de court-circuit (KA) | 30 | 35 | 40 | 45 |
| Coefficient d'utilisation (%) | 50 | 50 | 50 | 50 |
| Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
| Longueur d'électrode (millimètres) | 450 | 450 | 450 | 500 |
| Course fonctionnante (millimètres) | 80 | 80 | 80 | 80 |
| Consommation de refroidissement (l/min) | 20 | 20 | 20 | 20 |
| Capacité de soudure de maximum (millimètres) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
