| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | XWH |
| Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Quantité de commande min: | 1 |
| Prix: | USD70000-USD90000 |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Certification: | CE | Nom du produit: | machine de soudage par points automatique |
|---|---|---|---|
| Matériel de soudure: | Acier en acier à faible teneur en carbone de .stainless | Fonction: | Pour les moteurs et les groupes électrogènes de soudure |
| Type de machine: | Machine de soudage par résistance | Application du projet: | Soudage par points en métal |
| Le mot clé: | Machine de soudure de point | Caractéristique: | Complètement automatique |
| Service après garantie: | Support technique visuel, appui en ligne et pièces de rechange | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Machines de soudage par points semi-automatiques,Machine de soudage par points moteurs |
||
Autres équipements de soudage
Introduction du produit

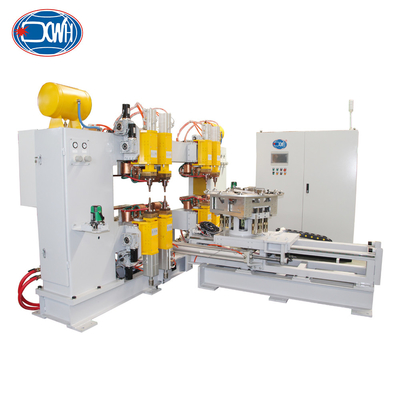

Machine de soudage automatique à plusieurs points pour anneaux circulaires/machine de soudage à étanchéité intégrale pour coques d'instruments, spécialement conçue pour souder des pièces spéciales de moteurs et de groupes électrogènes.La machine de soudage à têtes multiples a une qualité de soudage stable, un fonctionnement simple, une maintenance pratique et un remplacement rapide et pratique des électrodes.
Paramètres techniques
| Modèles/élément | DN ((B) - 100 | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
| Puissance nominale (KVA) | 100 | 160 | 200 | 250 |
| Entrée de puissance ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant de court-circuit maximal (KA) | 30 | 40 | 40 | 45 |
| Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
| Longueur de l'électrode ((MM) | 450 | 450 | 450 | 500 |
| Temps de fonctionnement ((MM) | 80 | 80 | 80 | 80 |
| Consommation de refroidissement ((L/min) | 20 | 20 | 20 | 20 |
| Capacité de soudage maximale ((MM) | 3.0 plus 3.0 | 4.0 plus 4.0 | 5.0 plus 5.0 | 6.0 plus 6.0 |
Les avantages
1Les électrodes supérieure et inférieure sont pressurisées par un cylindre, ce qui rend le réglage de la pression pratique et précis;
2Deux ensembles de systèmes de soudage sont utilisés pour souder 6 points de la section droite de la pièce,96 points de soudage sur le cercle intérieur de la section droite et 144 points de soudage sur le cercle extérieur de la section arc de la pièce à usinerDeux ensembles de soudeurs sont utilisés pour souder 6 points de soudage sur la section droite.le mécanisme de rotation d'indexation tourne vers le prochain ensemble de points de soudage pour souder la pièce. Ce mode de mécanisme peut réaliser l'automatisation, réduire l'intensité du travail et assurer la cohérence des points de soudage;
3. Adoption de l'indexation servo pour rendre l'indexation de soudage plus précise;
Structure majeure
L'hôte de la machine de soudage automatique à plusieurs points se compose de 2 ensembles de mécanismes d'assemblage de soudage supérieur et inférieur, de fixations de positionnement, de mécanismes d'indexation et de rotation, de contrôleurs de soudage,transformateurs de soudage, refroidissement des circuits d'eau en circulation, des circuits d'air et autres mécanismes.

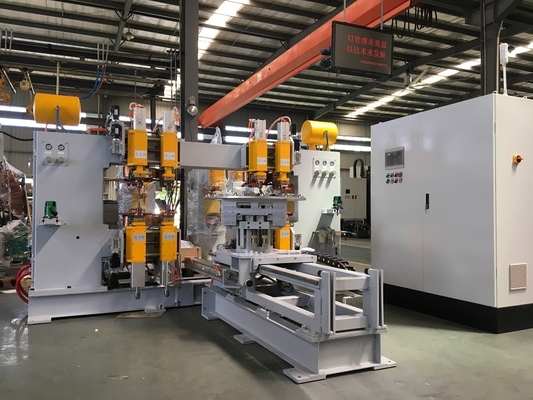

Images de référence
Application du projet
