Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | XWH |
Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantité de commande min: | 1 |
Prix: | USD70000-USD90000 |
Détails d'emballage: | Cas en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles/mois |
Certification: | CE | Nom du produit: | Soudeuse automatique |
---|---|---|---|
Matériel de soudure: | Acier inoxydable en aluminium en métal d'alliage | Fonction: | Pour les moteurs et les groupes électrogènes de soudure |
Type de machine: | machine principale multi de soudage par points | Application du projet: | Soudure de tôle |
Le mot clé: | Machine de soudure de point | Caractéristique: | Machine de soudure stationnaire |
Service après garantie: | Support technique visuel, appui en ligne et pièces de rechange | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
Surligner: | Soudeuse automatique en acier inoxydable,Machine de soudage automatique à plusieurs points |

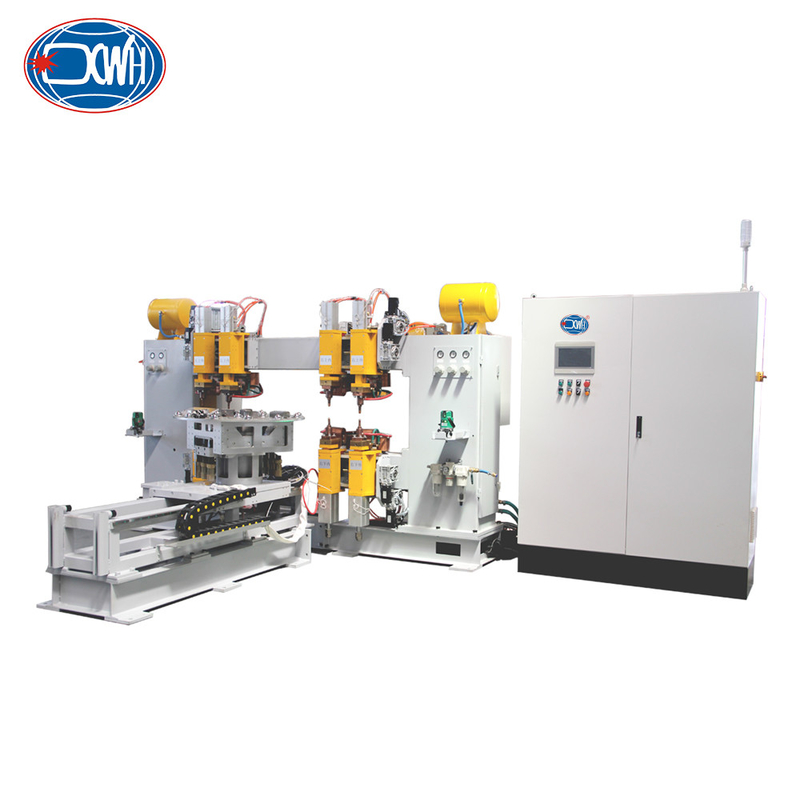

Équipement de soudage en acier inoxydable soudeur automatique multi-tête machine de soudage par point
Introduction du produit
Machine de soudage automatique à plusieurs points pour anneaux circulaires/machine de soudage à étanchéité intégrale pour coques d'instruments, spécialement conçue pour souder des pièces spéciales de moteurs et de groupes électrogènes.La machine de soudage à têtes multiples a une qualité de soudage stable, un fonctionnement simple, une maintenance pratique et un remplacement rapide et pratique des électrodes.
Paramètres techniques
Modèles/élément | DN ((B) - 100 | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
Puissance nominale (KVA) | 100 | 160 | 200 | 250 |
Entrée de puissance ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Courant de court-circuit maximal (KA) | 30 | 40 | 40 | 45 |
Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
Longueur de l'électrode ((MM) | 450 | 450 | 450 | 500 |
Temps de fonctionnement ((MM) | 80 | 80 | 80 | 80 |
Consommation de refroidissement ((L/min) | 20 | 20 | 20 | 20 |
Capacité de soudage maximale ((MM) | 3.0 plus 3.0 | 4.0 plus 4.0 | 5.0 plus 5.0 | 6.0 plus 6.0 |
Les avantages
1Deux ensembles de systèmes de soudage sont utilisés pour souder 6 points de la section droite de la pièce,96 points de soudage sur le cercle intérieur de la section droite et 144 points de soudage sur le cercle extérieur de la section arc de la pièce à usinerDeux ensembles de soudeurs sont utilisés pour souder 6 points de soudage sur la section droite.le mécanisme de rotation d'indexation tourne vers le prochain ensemble de points de soudage pour souder la pièce. Ce mode de mécanisme peut réaliser l'automatisation, réduire l'intensité du travail et assurer la cohérence des points de soudage;
2. Le circuit principal adopte un module IGBT haute puissance refroidi à l'eau, qui a une puissance de sortie, une stabilité et une fiabilité élevées, et le distributeur d'eau peut être installé à l'extérieur de l'équipement;
3. Tous les composants du circuit d'eau sont en cuivre et en acier inoxydable et sont équipés d'un affichage visuel du débit d'eau pour afficher la situation du débit d'eau;
4. L'opération est commandée par un interrupteur manuel, qui a une efficacité de production élevée et une faible intensité de travail;
Structure majeure

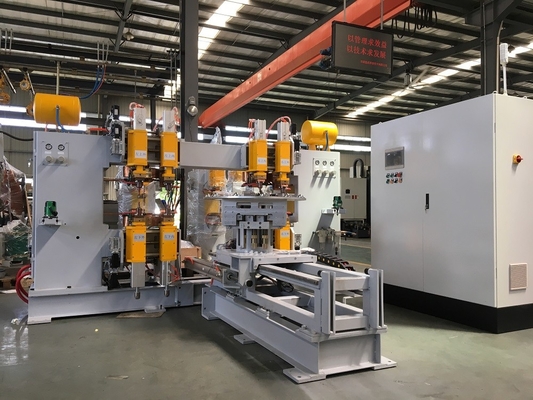

Images de référence
Application du projet
Exigences techniques relatives au soudage du produit
1) Matériau de soudage: plaque d'acier inoxydable de 1,5 mm + bande d'acier inoxydable de 10 mm d'épaisseur et de 15 mm de largeur + plaque d'acier inoxydable de 1,5 mm.
2) Points de soudage: Comme indiqué ci-dessous, il y a 96 points pour l'anneau intérieur, 144 points pour l'anneau extérieur et 6 points pour le segment droit, avec un total de 24 cercles
