| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | XWH |
| Numéro de modèle: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Quantité de commande min: | 1 |
| Prix: | USD6000-USD7000 |
| Détails d'emballage: | Boîtier en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Certification: | CE | Nom du produit: | Machine de soudage par points de Tableau |
|---|---|---|---|
| Type de machine: | Machine de soudage de plateforme | Application du projet: | Machine de soudage par résistance |
| Fonction: | soudage par points de résistance | Le mot clé: | machine manuelle de soudage par points |
| Matériel de soudure: | Acier inoxydable en aluminium en métal d'alliage | Max. Welding Capacity: | 6+6mm |
| Service après garantie: | Support technique libre de spareVideo, appui et pièces en ligne de pièces de rechange, installation | Service après-vente fourni: | Pièces de rechange, installation de champ, commission et formation libres |
| Surligner: | Machine à souder à la table à projection,Soudeurs à point de table de 380 V,Type de tableau soudeur de précision |
||
Soudage par projection Soudeurs de précision Table type Soudeurs de point Table machine
Introduction du produit

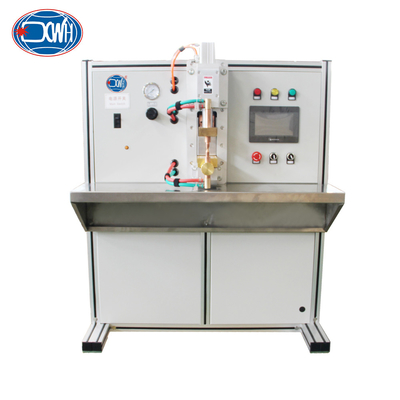

La machine de soudage par point à fréquence moyenne de bureau est composée du corps, du cylindre de soudage, du transformateur de soudage, du système d'eau, du système de gaz,contrôleur de machine de soudage à résistance à micro-ordinateurCette machine de soudage est principalement utilisée pour le soudage de produits électroniques (acier inoxydable, cuivre, acier).
Paramètres techniques
| Modèles/élément | DN ((B) - 100 | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
| Puissance nominale (KVA) | 100 | 160 | 200 | 250 |
| Entrée de puissance ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant de court-circuit maximal (KA) | 30 | 40 | 40 | 45 |
| Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
| Longueur de l'électrode ((MM) | 450 | 450 | 450 | 500 |
| Temps de fonctionnement ((MM) | 80 | 80 | 80 | 80 |
| Consommation de refroidissement ((L/min) | 20 | 20 | 20 | 20 |
| Capacité de soudage maximale ((MM) | 3.0 plus 3.0 | 4.0 plus 4.0 | 5.0 plus 5.0 | 6.0 plus 6.0 |
Les avantages
(1) L'électrode supérieure est pressurisée par un cylindre et la forme de production du cylindre peut être déterminée sur la base de la pièce de soudage du client.Si le produit de votre entreprise a une large gamme d'épaisseur de plaqueDans le cas des pièces de soudage dont l'épaisseur de la plaque est plus petite, un cylindre à une seule couche est sélectionné pour la pressurisation.Lors du soudage de pièces avec une épaisseur de plaque supérieureLa pression du cylindre est réglée par une vanne proportionnelle.qui peut contrôler avec précision la pression et assurer la valeur d'alimentation en pression;
(2) L'électrode supérieure se déplace verticalement vers le haut et vers le bas et a une course de travail réglable en douceur. L'électrode inférieure peut être réglée verticalement;
(3)Adoption d'une soupape électromagnétique directe pour accélérer la vitesse de réaction, augmenter considérablement la vitesse de fonctionnement de la tête de pression supérieure et réduire les pertes de débit d'air;
(4) La vitesse de descente et de montée de la tête de pressurisation peut être réglée arbitrairement, ce qui atténue l'impact de la pressurisation sur le travail et réduit le bruit;
Structure majeure

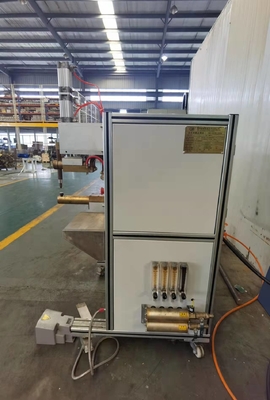

Images de référence
