Lieu d'origine: | Chine |
---|---|
Nom de marque: | XWH |
Numéro de modèle: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
Quantité de commande min: | 1 |
Prix: | USD15000-USD25000 |
Détails d'emballage: | Boîtier en bois |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles/mois |
Certification: | CE | Nom du produit: | Machine multi de soudage par points de point |
---|---|---|---|
Application du projet: | Soudage par points en métal | Fonction: | soudure automatique |
Type de machine: | Machine de soudage par projection pneumatique à résistance | Caractéristique: | Soudage par points multi |
Matériau de soudage: | Acier inoxydable en aluminium et, acier en métal | Capacité de soudage max.: | 6+6 mm |
Service après garantie: | Assistance technique par vidéo, assistance en ligne et pièces détachées | Service après-vente fourni: | Pièces détachées gratuites, installation sur le terrain, mise en service et formation |
Surligner: | Équipement de soudage à la pointe PLC,Équipement principal multi de soudage par points,Soudeuse automatique à projection de gantry |

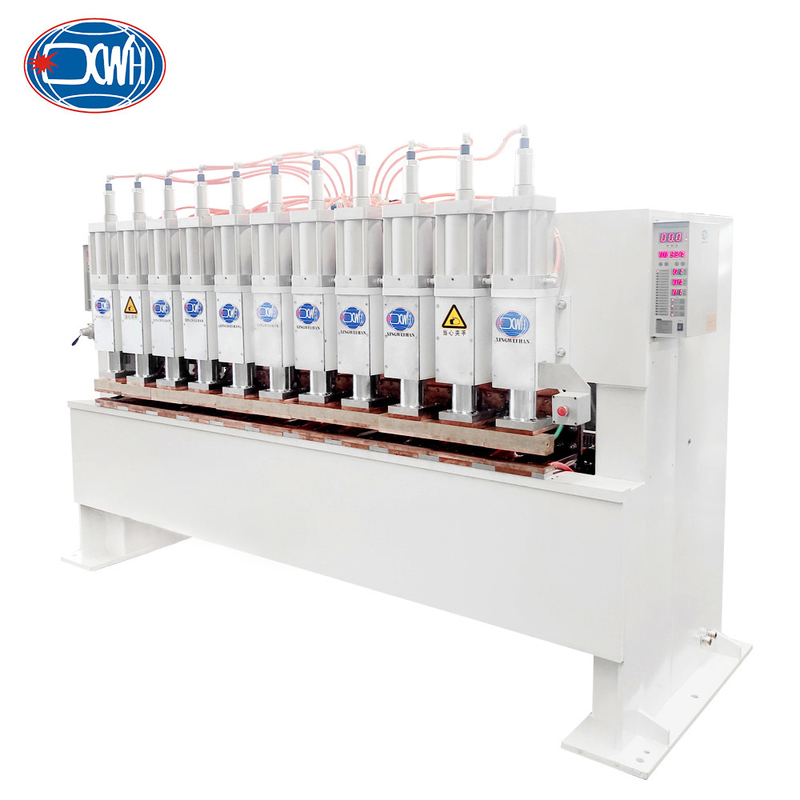

Machine de soudage automatique par projection de trottoir à plusieurs points
Description du produit
La machine de soudage automatique à portique est constituée d'un cadre de portique, d'un transformateur de soudage, d'un dispositif de transmission pneumatique, d'électrodes supérieures et inférieures, d'un système de commande électrique, d'un système de refroidissement,et système de commande de fonctionnement PLC. Convient pour le soudage, le soudage croisé et le soudage continu d'acier au carbone à plusieurs points, d'acier à faible alliage, d'acier inoxydable, galvanisé, nickelé, maillage de garde-corps, maillage à écran,et produits en fil de ferraille.
Paramètres techniques
Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
Max.Capacité de soudage Acier A3 |
MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1L'électrode supérieure est pressurisée par un cylindre, ce qui rend le réglage de la pression pratique et précis;
2Le conducteur secondaire adopte la méthode d'isolation supérieure, avec des performances d'isolation stables et fiables;
3Le circuit principal adopte des composants thyristoriques de haute puissance, avec une alimentation en sortie forte, stable et fiable;
4. Le fonctionnement est contrôlé par un interrupteur à pied, qui a une productivité élevée et une faible intensité de travail;
5. Adoption d'un contrôleur tactile micro-ordinateur à réponse rapide, contrôle entièrement numérique, interface d'opération simple, claire et pratique.et la prévention efficace de phénomènes défavorables tels que le dés soudage et le faux soudage;
Structure du produit

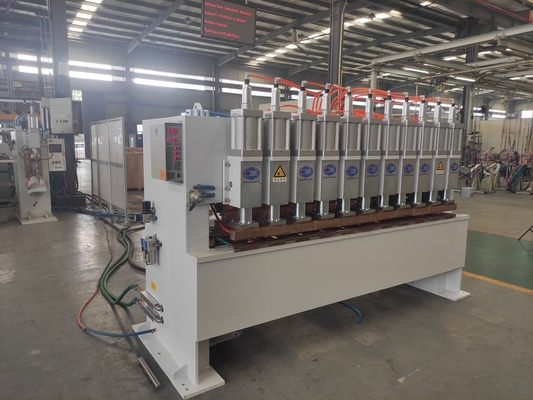

Les images
Application du projet
