| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | XWH |
| Numéro de modèle: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Quantité de commande min: | 1 |
| Prix: | USD4500-USD6000 |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Certification: | CE | Nom du produit: | Machine de soudage par projection |
|---|---|---|---|
| Application du projet: | Leur valeur n'excède pas 50% du prix départ usine du produit | Fonction: | Soudure de projection |
| Type de machine: | Machine de soudure de projection | Le mot clé: | Machine de soudage à courant alternatif |
| Matériau de soudage: | Acier inoxydable en aluminium et, acier en métal | Capacité de soudage max.: | 6+6 mm |
| Service après garantie: | Assistance technique par vidéo, assistance en ligne et pièces détachées | Service après-vente fourni: | Pièces détachées gratuites, installation sur le terrain, mise en service et formation |
| Surligner: | Machine de soudage à la pointe de tôles galvanisées,Machine de soudage par projection de feuilles,Machine de soudage par projection de feuilles de résistance |
||

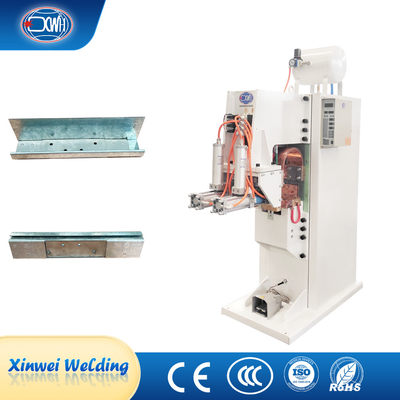

Machine de soudage par projection stationnaire de feuilles de résistance pour feuilles galvanisées
Description du produit
La machine de soudage par projection de feuilles de métal est composée de composants tels qu'un cadre, une feuille conductrice, un mécanisme de déplacement de la tête de soudage, des composants d'électrodes, un transformateur de soudage (fréquence de puissance),contrôleur de soudeuse, système de circuit d'air, système d'eau de refroidissement, etc.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacité de soudage Acier A3 |
MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1La carrosserie est conçue pour une résistance aux chocs, une résistance aux séismes et une rigidité élevée, et est finement usinée pour répondre à l'installation et à la résistance à la charge de chaque composant.Plusieurs côtes de renforcement ont été soudés à l'intérieur du cadre pour assurer la rigidité de l'équipement et une déformation minimale pendant le processus de soudage, assurant la stabilité du soudage et la sécurité de l'utilisation manuelle.
2L'électrode supérieure est pressurisée par une bouteille à pression gaz-liquide, ce qui rend le réglage de la pression pratique et précis.
3. Le réservoir de stockage d'air dédié de secours pour les machines de soudage est bénéfique pour réduire la fluctuation de la pression de soudage et assurer la stabilité de la force de soudage;
4L'électrode supérieure se déplace horizontalement vers l'avant et vers l'arrière, et la course de soudage et la course de fonctionnement de la pièce sont indépendantes, tandis que l'électrode inférieure est fixée; Facile à utiliser.
Structure du produit

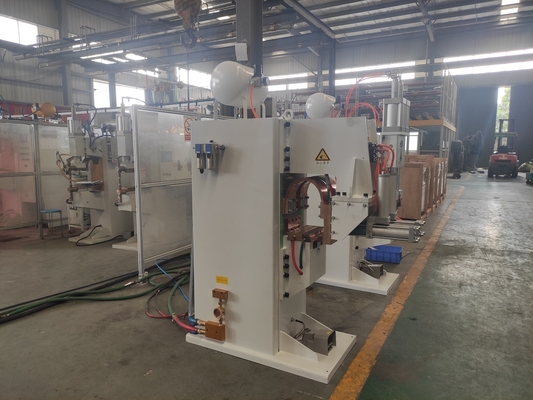

Les images
Application du projet
