Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture

Nom De Marque:	Xingweihan
Numéro De Modèle:	FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E
Nombre De Pièces:	1
Prix:	USD12000-USD13000
Conditions De Paiement:	L / C, D / A, D / P, T / T, Western Union, Moneygram
Capacité à Fournir:	50 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

CE, RoHS, ISO

Nom de produit:

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture

Application:

Soudage des connecteurs d'eau tressés

Fonction:

machine de soudeuse de couture

Type de machine:

Machine de soudage à couture droite semi-automatique

Mot-clé:

Machine de soudage de couture circulaire semi-automatique

Matériel de soudage:

Métal d'acier au carbone d'acier inoxydable

Taper:

Soudeur de couture à la corde

Garantie:

Garantie de 12 mois

After Garantie Service:

Assistance technique vidéo, support en ligne et pièces de rechange

Service après-vente fourni:

Pièces de rechange gratuites, installation sur le terrain, mise en service et formation

Détails d'emballage:

Casse en bois

Capacité d'approvisionnement:

50 ensembles / mois

Description du produit

Machine à souder à couture par résistance pour connecteur de toilette semi-automatique Roller Special

Présentation du produit :

La machine à souder à couture annulaire à fréquence variable en acier inoxydable ondulé est conçue pour le soudage de haute qualité de tuyaux flexibles ondulés en acier inoxydable et de connecteurs d'eau tressés en acier inoxydable. L'équipement adopte une technologie de contrôle de conversion de fréquence avancée, combinée à un serrage mécanique de précision et à un système de rotation automatique, pour assurer la stabilité et une entrée de chaleur précise pendant le processus de soudage, évitant efficacement les défauts tels que la brûlure ou le soudage incomplet des tuyaux ondulés. Son processus de soudage automatisé (chargement et déchargement manuels - serrage et soudage rotatif automatiques - récupération manuelle des matériaux) améliore considérablement l'efficacité de la production tout en assurant la cohérence du soudage, et le corps stable pesant 1200 kg assure une fiabilité à long terme. Le réservoir de stockage d'eau externe permet un refroidissement instantané des composants soudés, couvrant l'ensemble de la chaîne de processus, du soudage au post-traitement, répondant aux exigences strictes d'étanchéité et de durabilité de divers connecteurs d'eau tels que les lave-vaisselle, les robinets et les machines à laver.

Caractéristiques :

1. Optimisation du mode de production de la collaboration homme-machine : L'équipement adopte un mode de production collaboratif de "chargement manuel, soudage automatique, extraction et refroidissement manuels des matériaux". Cette conception confie le processus central de soudage, hautement répétitif et précis, à l'automatisation de la machine, tout en laissant le processus de chargement et de déchargement, qui nécessite un jugement, aux humains, tirant pleinement parti des avantages respectifs des humains et des machines. Tout en assurant la cohérence de la qualité, elle permet des opérations de chaîne de montage efficaces et fluides.

2. Le processus de soudage central de l'automatisation complète : Une fois que l'opérateur a terminé le chargement et démarré le programme, l'équipement effectuera automatiquement une série d'actions précises : d'abord, serrer avec précision la pièce, puis entraîner la pièce à tourner à une vitesse constante et déclencher la roue de soudage pour un soudage de haute qualité. L'ensemble du processus ne nécessite aucune intervention manuelle, ce qui réduit non seulement considérablement l'intensité du travail, mais élimine également l'interférence des facteurs humains sur la qualité du soudage, assurant la stabilité du rythme de production et la grande cohérence des produits.

3. Connexion transparente entre le refroidissement externe et le processus de soudage : La conception du réservoir de stockage d'eau externe indépendant permet au processus de refroidissement de soudage de fonctionner en parallèle avec l'unité de soudage principale. En même temps que l'ouvrier sort la pièce soudée terminée, il peut la placer dans le réservoir d'eau pour le refroidissement, et l'équipement peut immédiatement démarrer le cycle suivant des tâches de soudage. Cette conception évite le temps d'attente qui peut être causé par le système de refroidissement intégré, optimise le processus de production global et améliore le taux d'utilisation global de l'équipement.

Paramètres techniques :

Modèle Article	Unité	FN-80-H	FN-100-H	FN-160-H	FN-100-E	FN-160-E
Puissance nominale	KVA	80	100	160	100	160
Tension d'entrée	V	380	380	380	380	380
Fréquence	Hz	50	50	50	50	50
Courant de court-circuit max.	KA	26	30	40	30	40
Course de travail	mm	100	100	100	100	100
Efficacité de soudage	m/min	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9
Force max.	N	6000	6000	7800	6000	7800
Capacité de soudage max.	mm	1.2+1.2	1.5+1.5	2.0+2.0	1.5+1.5	2.0+2.0
Puissance du moteur	W	550	750	750	750	400
Consommation de refroidissement	L/min	8	8	10	8	10
Poids	Kg	380	510	630	530	700

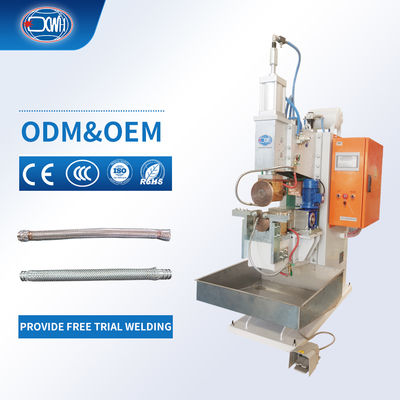

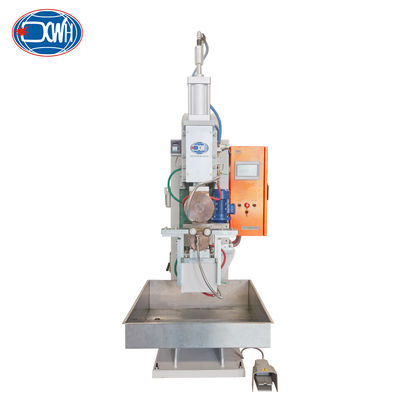

Structures générales :

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 0

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 1

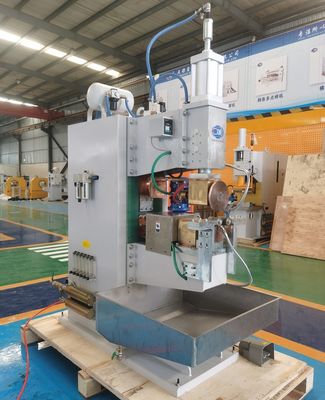

Images détaillées :

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 2

Processus d'automatisation efficace :L'automatisation intégrée est au cœur de cette solution, gérant les tâches de précision de serrage, de rotation et de soudage. En limitant l'intervention manuelle à la gestion de la manutention des matériaux, le système élimine efficacement les variations et accélère le cycle de production.

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 3

Refroidissement efficace après soudage :Le réservoir d'eau externe dédié permet de déplacer les composants directement du soudage au refroidissement sans délai. Cela élimine un goulot d'étranglement potentiel, optimise le rythme de production et contribue à une augmentation significative de l'efficacité opérationnelle globale.

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 4

Réservoirs de stockage de gaz : Une caractéristique clé de cette machine est son réservoir de stockage de gaz intégré. Il amortit efficacement les variations de pression de gaz, assurant une cohérence inébranlable de la force de soudage appliquée. Cette amélioration est cruciale pour maintenir un contrôle précis sur l'ensemble du processus de soudage.

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 5

Conception du système d'eau axée sur le service :Pour assurer une fonctionnalité à long terme, toutes les pièces en contact avec l'eau sont traitées en surface pour résister à la corrosion. De plus, le drainage de l'eau est canalisé à travers une sortie dédiée vers le réservoir. Cette conception intentionnelle fournit un point d'observation clair pour le débit d'eau, permettant d'observer et de traiter rapidement tout colmatage, simplifiant ainsi la maintenance.

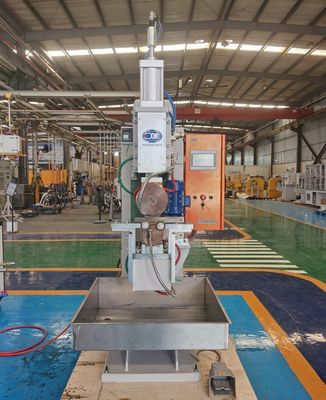

Images de scène :

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 6

Application :

Avant le soudage :

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 7

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 8

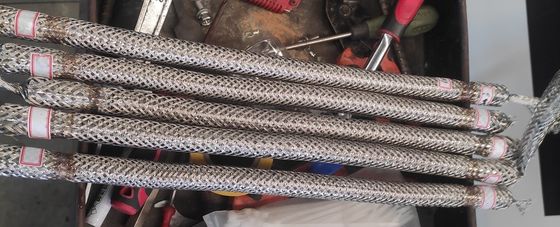

Après le soudage :

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 9

Rouleau spécial semi-automatique du connecteur de toilette Machine de soudage de couture 10

Multiples types de soudeuses à couture :

Machine à souder à couture automatique horizontale :La soudeuse à couture est principalement conçue pour le soudage des amortisseurs ou des tubes de cylindres de piston. Il s'agit d'un équipement de soudage automatique utilisé pour le soudage de soudures circulaires et annulaires, largement utilisé pour le soudage de divers matériaux métalliques avec des exigences d'étanchéité, y compris l'acier inoxydable, l'acier faiblement allié, l'aluminium, le fer et autres alliages. Il effectue principalement le soudage en faisant tourner l'électrode pour entraîner la rotation de la pièce.

FAQ :

1. Quand pouvez-vous organiser l'expédition ?
L'expédition est prévue 15 jours après réception de l'acompte, mais les machines personnalisées devraient prendre plus de 25 jours.

2. Inspectez-vous les produits finis ?
Oui, chaque étape de la production des produits sera inspectée par le service QC avant l'expédition.

3. Êtes-vous une usine ?
Oui, nous sommes une usine, toutes les machines sont fabriquées par nous-mêmes et nous pouvons fournir un service de personnalisation en fonction de vos besoins.

4. Comment acheter votre soudeuse par points ?
Veuillez nous envoyer une demande à notre e-mail, et nous vous donnerons une PI pour nous envoyer le paiement.

5. Comment vous contacter ?
Vous pouvez nous envoyer un e-mail et nous appeler.

6. Comment allez-vous me livrer mes marchandises ?
Nous expédions toujours par air et par mer en même temps.

7. Qu'en est-il de votre emballage de transport ? Est-il possible d'endommager la machine pendant le transport ?
Nous avons une riche expérience en matière de transport international. Tous les emballages sont des cartons d'épaisseur supplémentaire remplis de mousse PE protectrice et d'une membrane imperméable. Aucun dommage ne s'est produit pendant le transport jusqu'à présent.

8. Quel type de paiement acceptez-vous ?
T/T, Western Union, PayPal, .L/C, D/A, etc.

Profil de l'entreprise :

Article/Modèle		DN-40	DN-63	D(T)N-80	D(T)N-100	D(T)N-125	D(T)N-160	D(T)N-200
Puissance nominale à 50%	KVA	40	63	80	100	125	160	200
Puissance primaire nominale	V	380	380	380	380	380	380	380
Tension secondaire	V	5.2	6.7	7.9	8.3	8.6	9.1	10.6
Fréquence nominale	HZ	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Courant de court-circuit max.	KA	14	15	16	18	20	28	34
Puissance de soudage max.	KVA	62	86	170	280	300	330	410
Gorge	MM	500	500	630	630	630	630	630
Force max. aux électrodes	N	6000	6000	10000	10000	10000	12000	12000
Course de travail	MM	20	20	30	40	40	50	50
Consommation d'eau de refroidissement 2,5 bars	L/min	6	6	8	8	8	10	10
Électrodes tlp	MM	Φ13*45	Φ13*45	Φ16*45	Φ16*45	Φ16*45	Φ20*45	Φ20*45
Bras	MM	Φ50*150	Φ50*150	Φ80*220	Φ80*220	Φ80*220	Φ80*220	Φ80*220
Plaque de serrage de projection	MM	125*125	125*125	200*200	200*200	200*200	200*200	200*200
Capacité de soudage max. acier A3	MM	2.5+2.5	3+3	4+4	4.5+4.5	5+5	5+5	6+6

Modèle Article	Unité	FN-80-H	FN-100-H	FN-160-H	FN-100-E	FN-160-E
Puissance nominale	KVA	80	100	160	100	160
Tension d'entrée	V	380	380	380	380	380
Fréquence	Hz	50	50	50	50	50
Courant de court-circuit max.	KA	26	30	40	30	40
Course de travail	mm	100	100	100	100	100
Efficacité de soudage	m/min	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9
Force max.	N	6000	6000	7800	6000	7800
Capacité de soudage max.	mm	1.2+1.2	1.5+1.5	2.0+2.0	1.5+1.5	2.0+2.0
Puissance du moteur	W	550	750	750	750	400
Consommation de refroidissement	L/min	8	8	10	8	10
Poids	Kg	380	510	630	530	700
